Klemmleiste X6

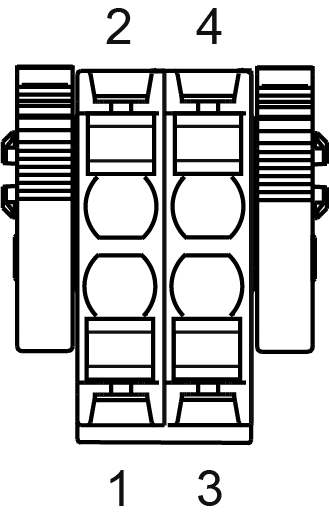

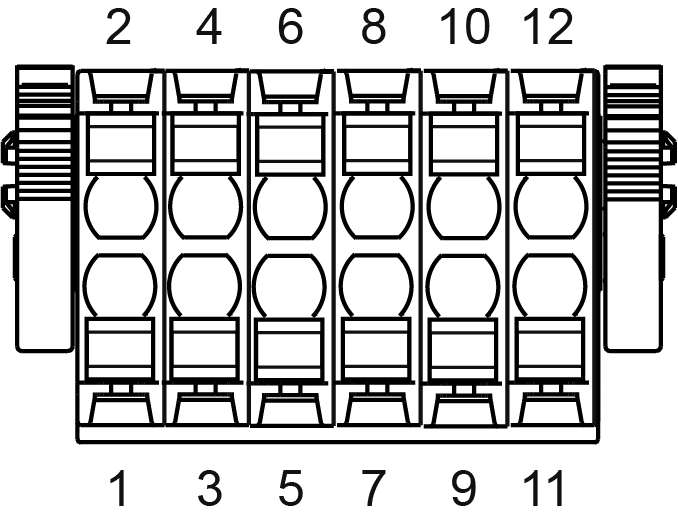

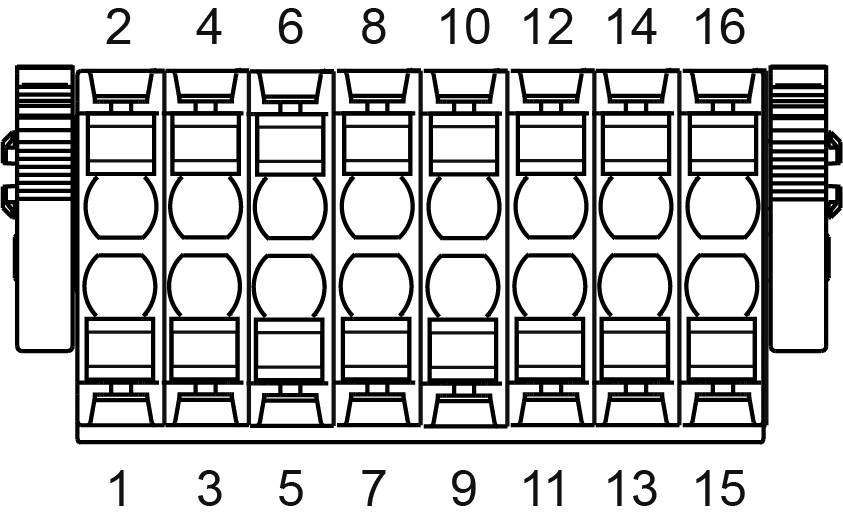

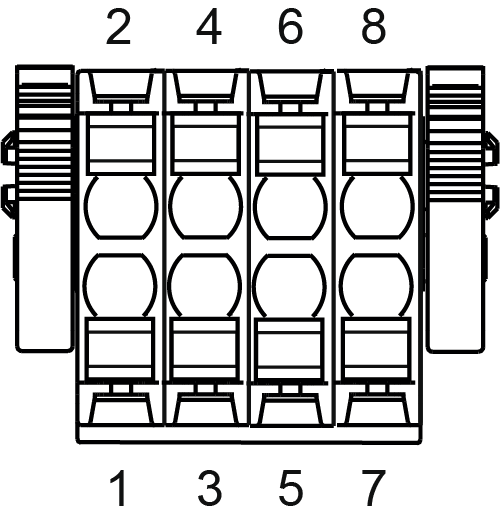

Die Spannungsversorgung erfolgt über die Klemmleiste X6. Abhängig von der Variante kommt eine 4-, 8-, 12- oder 16-polige steckbare Klemmleiste zum Einsatz.
X6 | PIN | Bezeichnung | Bemerkungen |
|---|---|---|---|
| 1 | 24V | DC 24 V Versorgungsspannung (intern verbunden mit Pin 2) |
2 | 24V | DC 24 V Versorgungsspannung (intern verbunden mit Pin 1) | |
3 | 0V | Bezugspotenzial zu 24 V (intern verbunden mit Pin 4) | |
4 | 0V | Bezugspotenzial zu 24 V (intern verbunden mit Pin 3) | |
5-8 | - | ||
9-12 | - | ||
13-16 | - |
Unabhängig von der o. a. Ausführung sind die Klemmen für die Spannungsversorgung immer identisch.
Hinweise
Die Anschlussklemmen X6.1/X6.2 sowie X6.3/X6.4 sind intern verbunden, um so bei Bedarf eine Daisy-Chain-Kette aufzubauen.
Die 0V-Klemmen sind intern nicht mit Erde verbunden.
Der maximal zulässige Strom über die Klemme beträgt 9,5 A und darf nicht überschritten werden.
Die Kabel sind entsprechend dem Strom auszulegen.
