Lift Drives

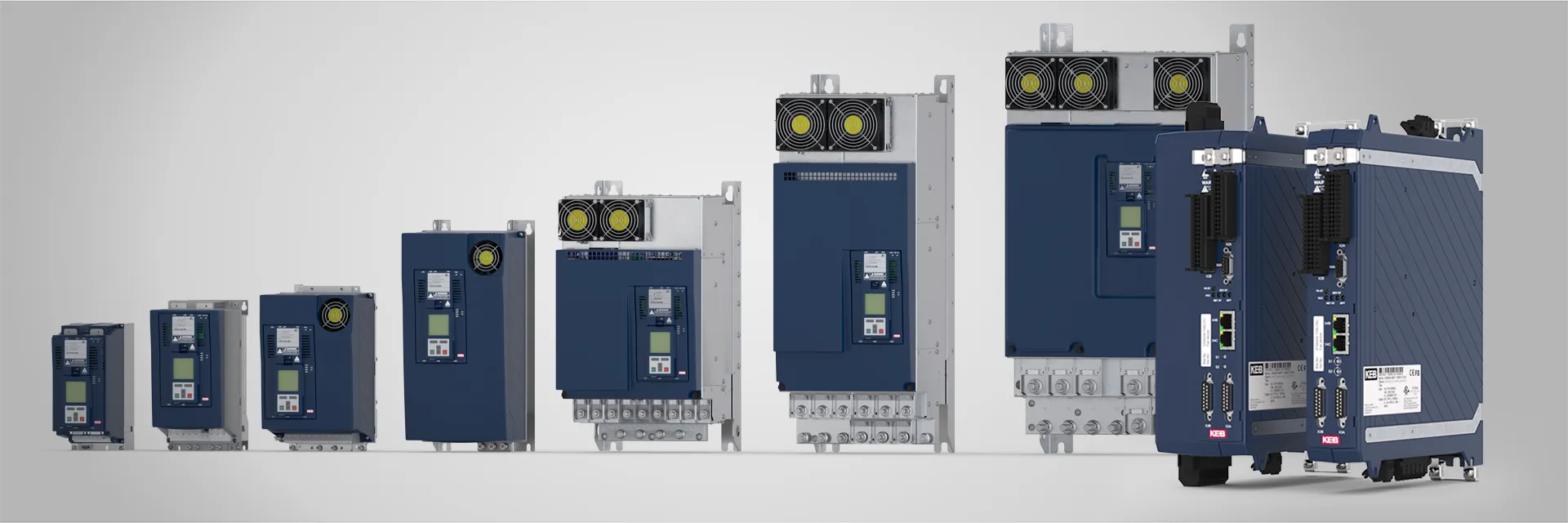

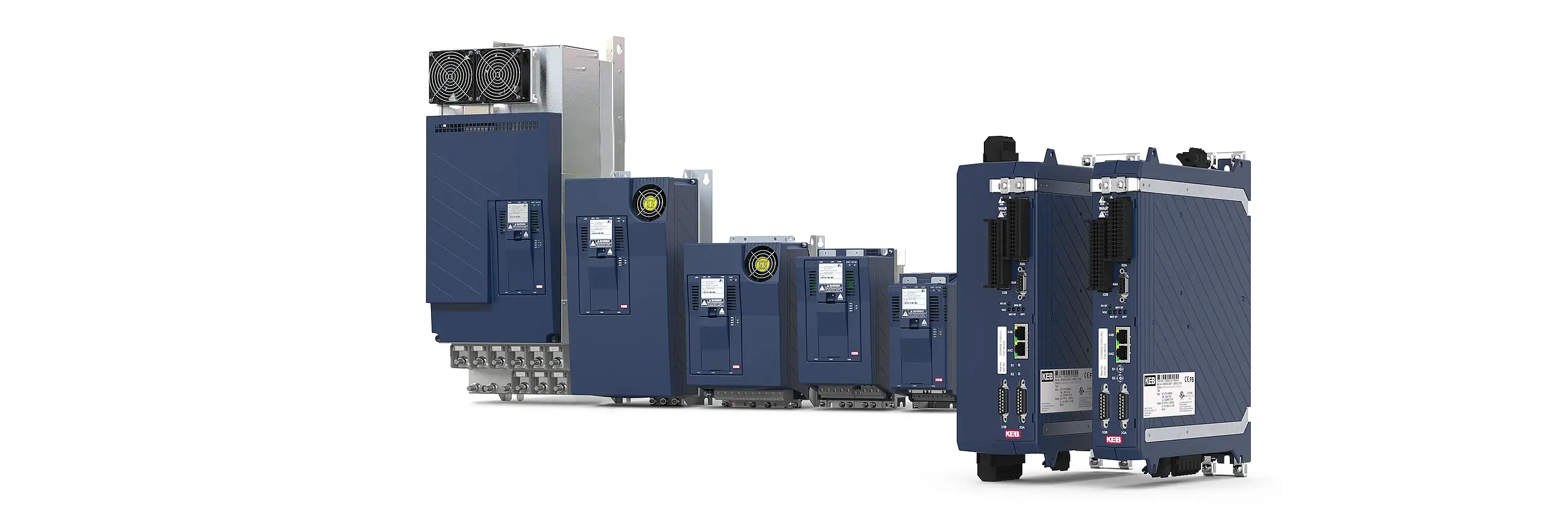

COMBIVERT F6/S6 Lift

Für moderne Aufzugssysteme bieten die COMBIVERT F6 und S6 Lift Drives eine leistungsstarke und präzise Antriebslösung. Sie ermöglichen die exakte Regelung von Drehzahl und Drehmoment und sorgen für einen ruhigen, komfortablen sowie energieeffizienten Fahrbetrieb – unabhängig von Last und Förderhöhe.

Mit dem speziell für den Aufzugsbetrieb entwickelten Lift‑Softwarepaket erfüllen die Antriebe höchste Sicherheitsanforderungen und bieten maximale Flexibilität bei der Auslegung unterschiedlicher Anlagenkonzepte. Dank kompakter Bauform, hoher Überlastfähigkeit und exzellenter Regelgüte eignen sich COMBIVERT F6 und S6 Lift ideal für Lift-Anwendungen mit begrenztem Bauraum und höchsten Komfortansprüchen.

Highlights

Überlastfähigkeit
Kompaktes Design
Flexibler Motorbetrieb: Für Asynchron-/Synchronmotoren, mit oder ohne Getriebe
Geberlose Regelung für Asynchron-/Synchronmotoren
Hohe Schaltfrequenz

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

Gerätevariante	COMBIVERT F6 Lift		COMBIVERT S6 Lift
Leistungsbereich		0,75 kW ... 250 kW – 400 / 480 V
		0,75 kW ... 45 kW – 200 V 3 Ph
		0,75 kW ... 1.5 kW – 200 V 1 Ph
Nennströme	11A ... 460 A		4 A ...16,5 A
Spitzenströme (60 s)	...2 x I_n		...2 x I_n
Feldbuskommunikation		CANopen Lift (CiA 417), DCP 3 +4, Modbus, DIN 66019, Ethernet TCP/IP
Kommunikationsschnittstellen		CAN, seriell RS-323/485 RS-232/485, Ethernet
Funktionale Sicherheit		STO, SBC
Geberschnittstellen		Multigeber

Erweiterte Funktionen für einen optimierten Aufzugsbetrieb

Automatische Trägheitsermittlung der gesamten Anlage
Spitzbogenfahrt für verkürzte Fahrwege
Fahrtenzähler und Richtungswechselzähler
Notfahrprogramme im Falle von Erdbeben, Evakuierungen o.Ä.
Event- und Fehlerprotokolle mit Zeitstempel
Automatisches Einmessen der Motordaten
Synthetische Drehmomentvorsteuerung
Bremschopper-Überwachung mit sicherer Abschaltung
Geberloser Notbetrieb von Synchronmotoren
Adaptives Geschwindigkeitsprofil bei begrenzter Netzleistung

FUNKTIONALE SICHERHEIT FÜR DEN AUFZUGSBAU

Sicherheit ist im Aufzugsbau ein entscheidender Faktor. Die COMBIVERT F6 und S6 Lift Drives integrieren bewährte sicherheitsgerichtete Funktionen direkt im Frequenzumrichter und leisten damit einen aktiven Beitrag zum Schutz von Personen, Anlagen und Gebäuden – ohne zusätzliche externe Sicherheitskomponenten.

Vorteile für Aufzugshersteller

Reduzierte Systemkomplexität durch integrierte Sicherheitsfunktionen
Keine Optionskarten, Multiencoder interface im Gerät
Weniger externe Komponenten, geringerer Installationsaufwand
Vereinfachter Sicherheitsnachweis
Höhere Anlagenverfügbarkeit und kürzere Stillstandszeiten
Zukunftssichere Lösung für Erweiterungen und neue Normanforderungen

Die Lift Drives erfüllen die relevanten normativen Anforderungen für Aufzugssysteme, unter anderem:

EN 81-20 / EN 81-50
EN ISO 13849 sowie IEC 61508 / IEC 61800-5-2
(Funktionale Sicherheit von Maschinen und Antrieben)

Damit unterstützen sie den normkonformen Nachweis funktionaler Sicherheit bis PL e bzw. SIL 3, abhängig von Funktion und Systemauslegung.

Keb drives safety sto — Safe Torque Off (STO)

Keb drives safety sbc — Safe Brake Control (SBC)

Die sicherheitsgerichteten Funktionen sind direkt im Gerät implementiert – externe Sicherheitsrelais oder Motorschütze sind nicht erforderlich:

Safe Torque Off (STO)

Zweikanalige sichere Abschaltung des Motordrehmoments
Zertifiziert bis PL e / SIL 3
Betrieb ohne Motorschütze möglich
Vorteile: geringerer Verdrahtungsaufwand, reduzierte EMV, weniger Fehlerquellen

Safe Brake Control (SBC)

Überwachung der Motorbremse über dedizierte Eingänge
Erfüllt die Anforderungen an UCM (Unintended Car Movement)
Erhöhte Sicherheit bei Stillstand und Haltefunktionen

Zusätzlich bieten die F6 und S6 Lift Drives zahlreiche Funktionen zur Absicherung des Fahrbetriebs und zur Fehlervermeidung:

Motorphasenprüfung vor jeder Fahrt
Übergeschwindigkeits- und Blockadeüberwachung
Drehzahl- und Drehmomentüberwachung
Software-Motorschutzschalter
Temperaturüberwachung von Motor und Umrichter
Interne Überwachung von Bremschopper und Leistungsteilen
Verzögerungsüberwachung bei verkürzten Schächten
Spezielle Modi für Evakuierung, USV-Betrieb und Erdbeben

Auch eine Evakuierung ohne Geber bei Synchronmaschinen ist möglich, zum Beispiel im Fehlerfall oder bei Wartungsarbeiten.

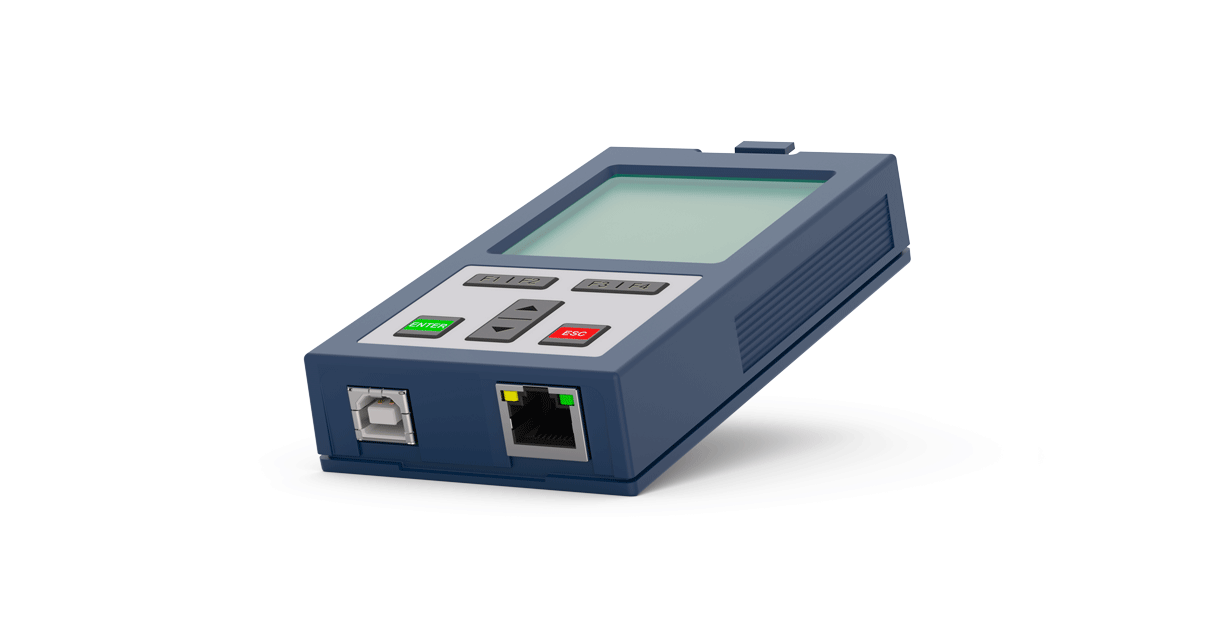

BEDIENUNG MIT LIFT-OPERATOR

Optionales LCD-Display speziell für die Liftanwendung

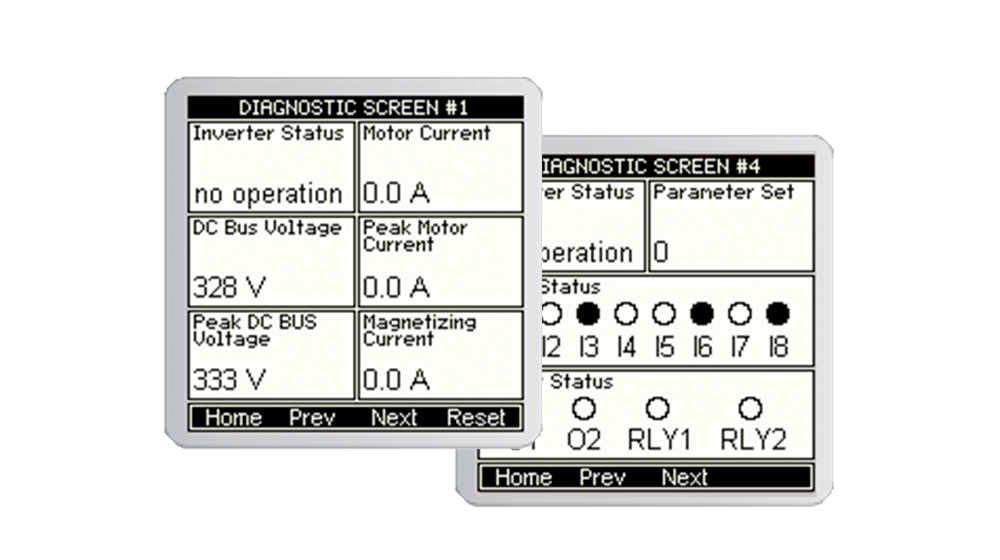

Grafische Anzeigen für eine schnelle Diagnose

Intuitive Bedienung
Aufzugsterminologie, 7 Sprachen
Auswahl von metrischen oder imperialen Einheiten
USB- und Ethernet-Schnittstellen
Detaillierte Diagnose und Datenprotokollierung
5-stufiger Parameter-Passwortschutz
Benutzerdefinierte Parameterbibliothek verfügbar
Speicherplatz und Echtzeituhr
Detaillierte Diagnostik
Auch als Remote-Display geeignet

In diesen Anwendungsbereichen im Einsatz

Lifts und Fahrtreppen

Drive Controller mit speziellen Lift-Features, rückspeisefähige Systeme, die passende Filter-Technologie und mehr liefern die Voraussetzungen für den sicheren und effizienten Antrieb von Aufzugsanlagen.
