DRIVE CONTROLLER

COMBIVERT F5

Der COMBIVERT F5 ist der Standard-Drive-Controller für gesteuerte und geregelte Anwendungen in anspruchsvollen Aufgaben im Maschinen- und Anlagenbau mit Leistungsabstufungen bis 900 kW. Egal, ob asynchroner Drehstrommotor oder synchroner Servoantrieb – die COMBIVERT F5 Frequenzumrichter regeln das.

Die modulare Software bedient dabei höchste Ansprüche an Drehzahl, Drehmoment und Losbrechmoment mit und ohne Geberrückführung. Dabei sind eine durchgängige Bedienung, identische Handhabung und gleiche Werkzeuge kleine Hilfsmittel in der praktischen Arbeit bei Installation, Inbetriebnahme und Service.

Highlights

  • In einer großen Bandbreite von Applikationen einsetzbar
  • Funktionale Durchgängigkeit über den gesamten Leistungsbereich
  • Unterschiedlichste Einbau- und Kühlungsarten
  • Vielfältige Möglichkeiten bei Motoren, Gebern und Kommunikation

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

Gerätevarianten 1-phasig 230 V 3-phasig 400 V
Leistungsbereich 0,37 kW … 2,2 kW 0,37 kW … 90 kW
Nennströme 2,3 A … 10 A 2,3 A … 360 A
Spitzenströme (60 s) … 1,8 x In … 1,8 x In

Gerätevarianten 3-phasig 400 V 3-phasig 690 V
Leistungsbereich 0,37 kW … 800 kW 200 kW … 900 kW
Nennströme 1,3 A … 1.450 A 225 A … 1.015 A
Spitzenströme (60 s) … 1,8 x In … 1,5 x In

Ansteuerung Analog/Digital oder Buskommunikation
Buskommunikation CANopen, PROFIBUS, Interbus, DeviceNet, Modbus/TCP, EtherNet TCP/IP, EtherCAT, POWERLINK, PROFINET, EtherNet/IP
Parametrierschnittstellen Diagnose RS485/232
Anzeige/Display Optional
Funktionale Sicherheit STO

Softwarefeatures
U/f-Funktionalitäten
Geregelter Betrieb ohne Geber Asynchron-/Synchronmaschine
Geregelter Betrieb mit Geber Asynchron-/Synchronmaschine
Bremsenhandling
DC-Bremsung
Kundenparametergruppe
Acht Parametersätze, umschaltbar
PID-Regler
Power-Off-Funktion
u.v.m.

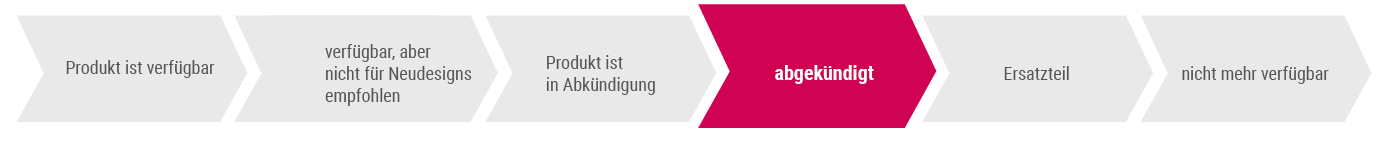

Status Produktlebenszyklus

Dokumentation

file-icon
3D-Step-Modell F5 Gehäuse B
(STEP, 27.05.2019, 11 MB)
file-icon
3D-x_t-Modell F5 Gehäuse A
(x_t, 27.05.2019, 4 MB)
file-icon
F5 Housing P
(x_t, 27.05.2019, 15 MB)
file-icon
EPLAN F5
V03
(zip, 27.05.2019, 10 MB)
file-icon
EPLAN F5 NFPA
V01
(zip, 27.05.2019, 492 KB)
