Multiachs-Antriebssystem

COMBIVERT H6

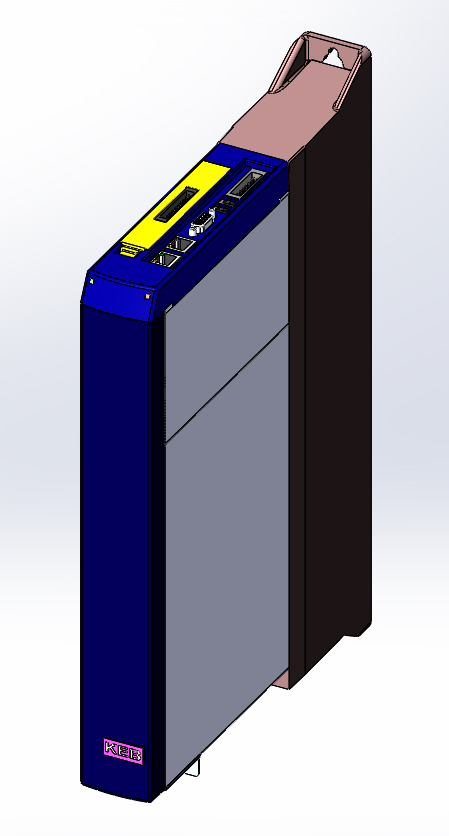

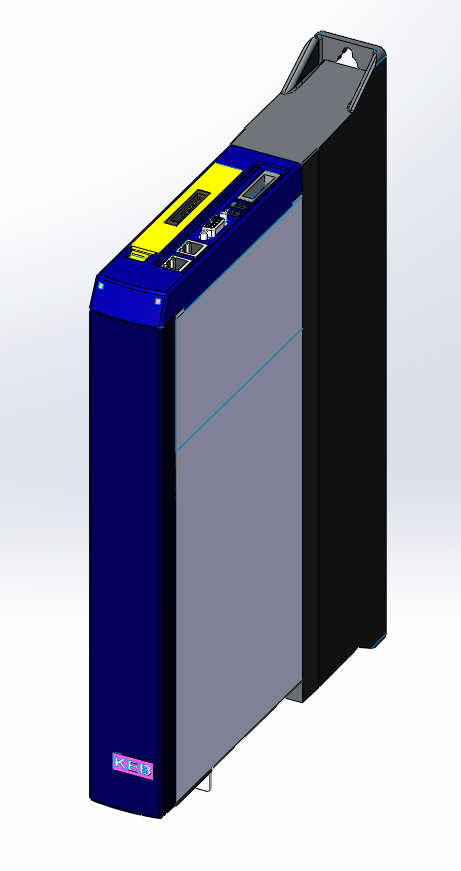

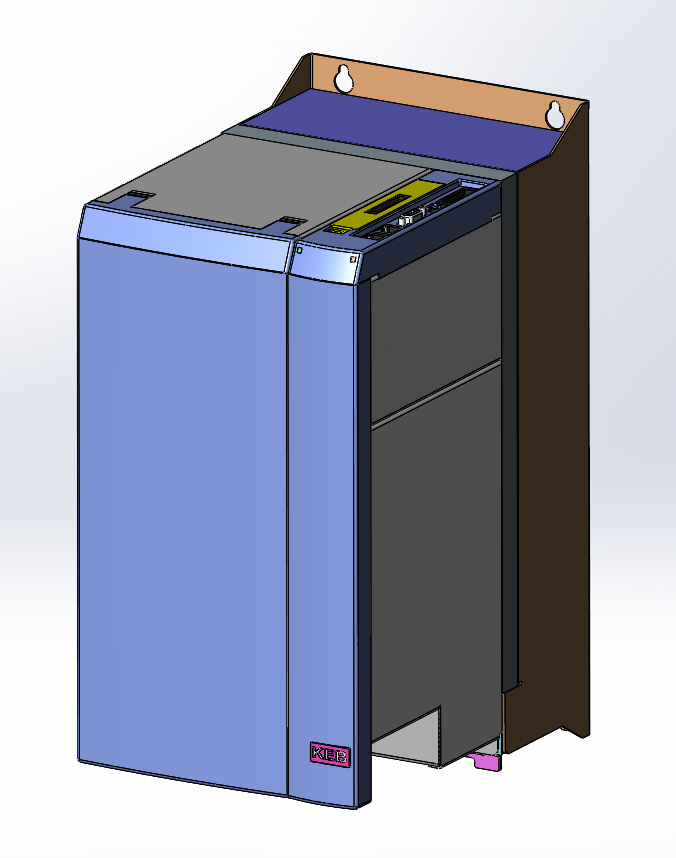

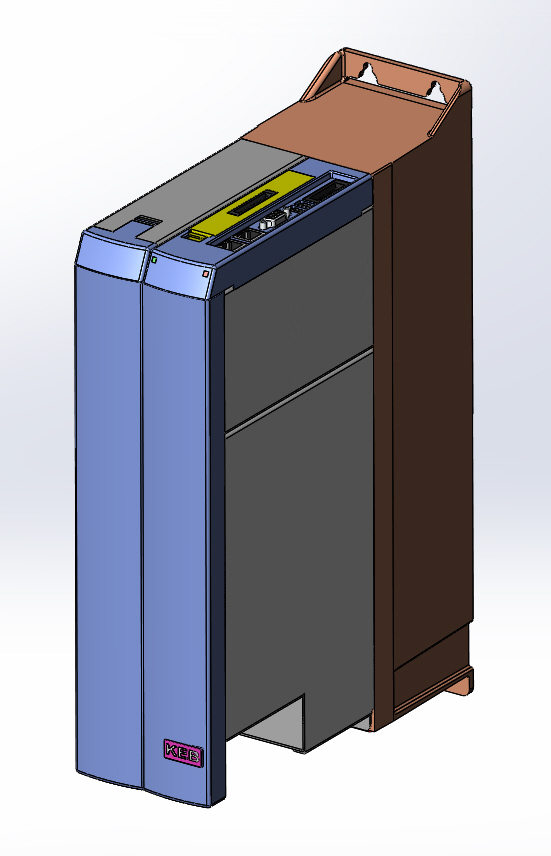

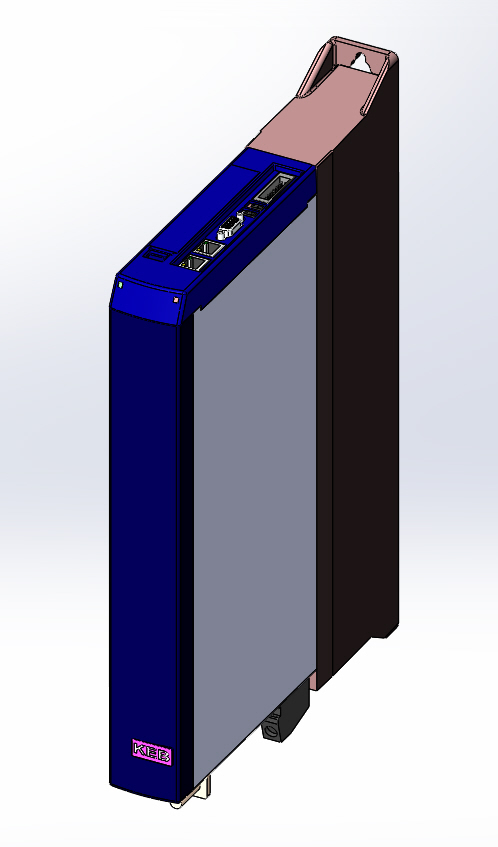

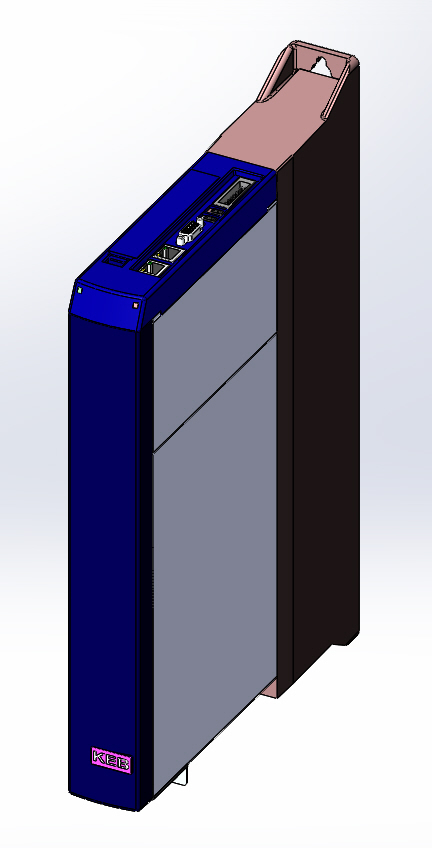

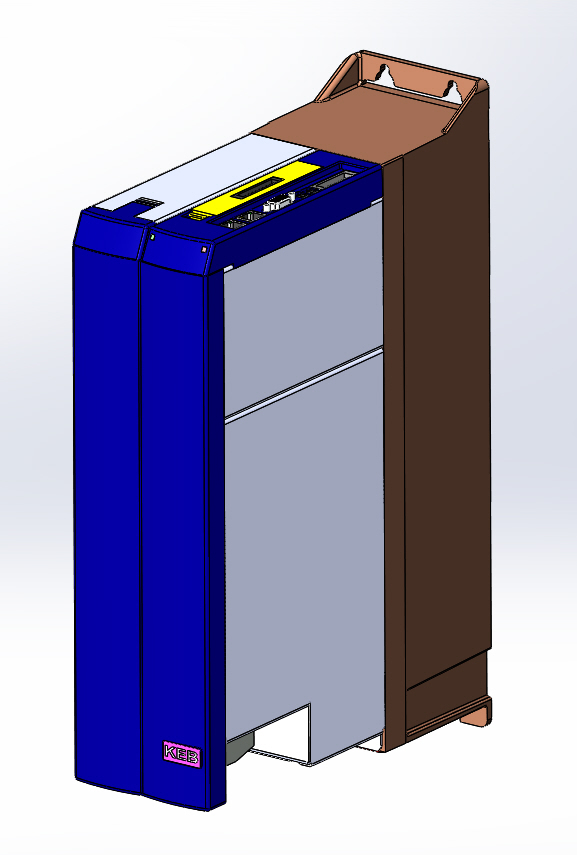

Das Multiachssystem COMBIVERT H6 ist ein zwischenkreisgekoppeltes Drive Controller System für den Betrieb von Synchron- und Asynchronmaschinen. Durch seinen großen Leistungsbereich sowie die vielfältigen Kombinationsmöglichkeiten kann das H6 System in unterschiedlichsten Applikationen bis 315 A flexibel eingesetzt werden (Achsmodule In = 2,6 A bis 210 A und bis zu 2,2-facher Überlast). Die Kommunikation erfolgt dabei über den EtherCAT-Systembus. Das durchgängige Konzept verringert den Verdrahtungsaufwand und spart Zeit bei der Montage (zum Beispiel durch DC-Power und 24 V DC-Schienensystem).



Highlights

  • Zwischenkreisgekoppeltes Drive System mit platzsparendem Aufbau
  • Sehr hohe Leistungsdichte und großer Strombereich
  • Verringerter Verdrahtungsaufwand und zeitsparende Montage
  • Integrierter Motion Controller
  • Energieeffizient durch Ein- und Rückspeisefähigkeit (AIC)
  • Integrierte Sicherheitsfunktionen

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

AchsmoduleEinzelachsmoduleDoppelachsmodule
Leistungsbereich0,75 kW … 110 kW2 x 0,75 kW … 2 x 4 kW
Nennströme2,6 A … 210 A2 x 2,6 A … 2 x 9 A
Spitzenströme (60 s)…  2 x In…  2 x In

Versorgungsmodule Einspeisemodule AIC
Leistungsbereich 30 kW … 225 kW 11 kVA … 173 kVA
Nennströme (DC) 55 A … 435 A 16,5 A … 250 A
Spitzenströme (60 s) … 1,8 x In … 2 x In
Eigenschaften
Systembus EtherCAT
Feldbus über Steuerungsmodul CANopen, Interbus, PROFIBUS, PROFINET, Powerlink, EtherCAT
Parametrierschnittstellen Diagnose RS 485/232
Fehlerbus Integriert (abschaltbar)
Sicherheitsfunktionen Modul 1 STO und SBC
Sicherheitsfunktionen Modul 2 STO, SBC, SS1, SDI, SLP, SS2, SLI, SLS, SSM, SOS
Module Einzelachsmodule, Doppelachsmodule, Einspeisemodule, Ein- und Rückspeisemodule (AIC), DC-Anschlussmodule, Versorgungsmodule 24 V DC Module mit integrierter Steuerung (programmierbar gem. IEC 61131)
Kühlung Luftgekühlte Schaltschrankeinbaumodule, Flat-Rear-Module zum Aufbau auf Zentralkühlkörper, flüssigkeitsgekühlte Zentralkühlkörper

Status Produktlebenszyklus

Dokumentation

file-icon

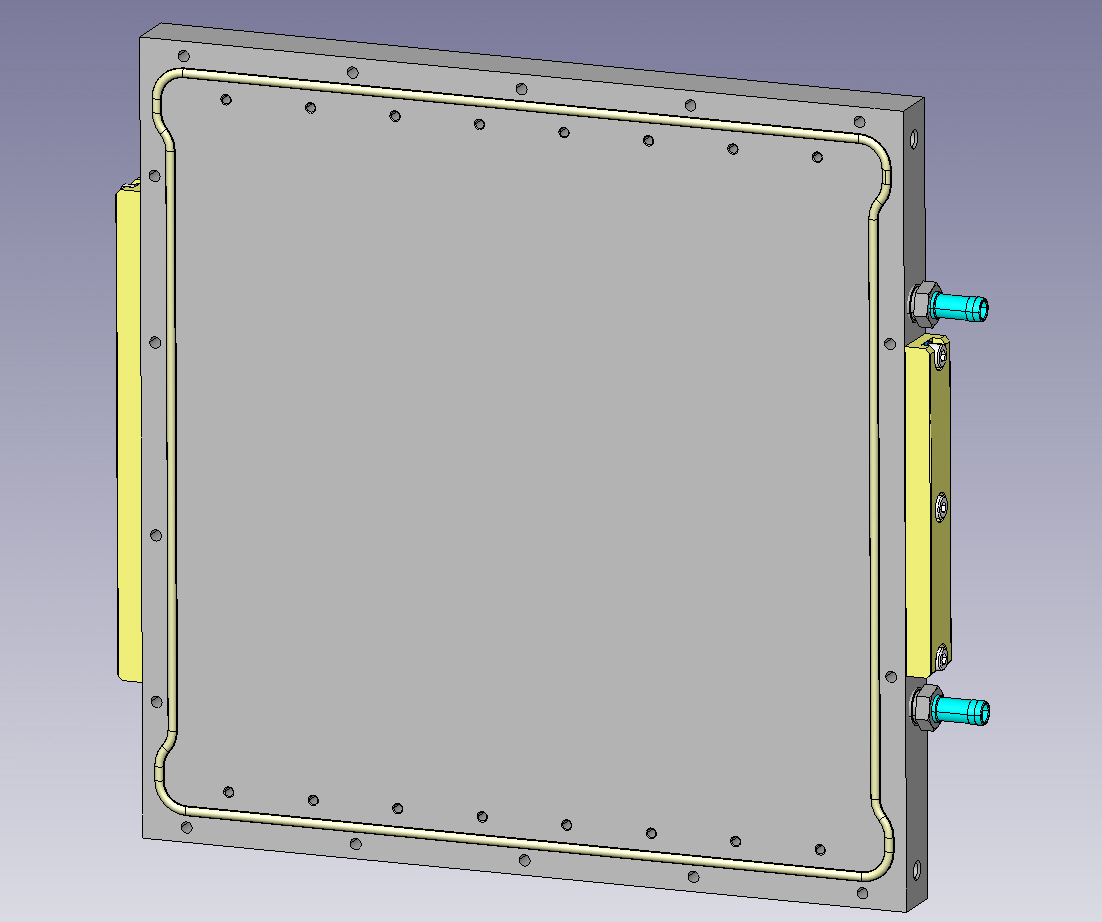

04H6TFW-0400 KUEHLKOERPER
(STEP, 27.05.2019, 1 MB)
file-icon
04H6TFW-0400 KUEHLKOERPER
(x_t, 27.05.2019, 381 KB)
file-icon
04H6TFW-0400 KUEHLKOERPER
(jpg, 27.05.2019, 149 KB)
file-icon

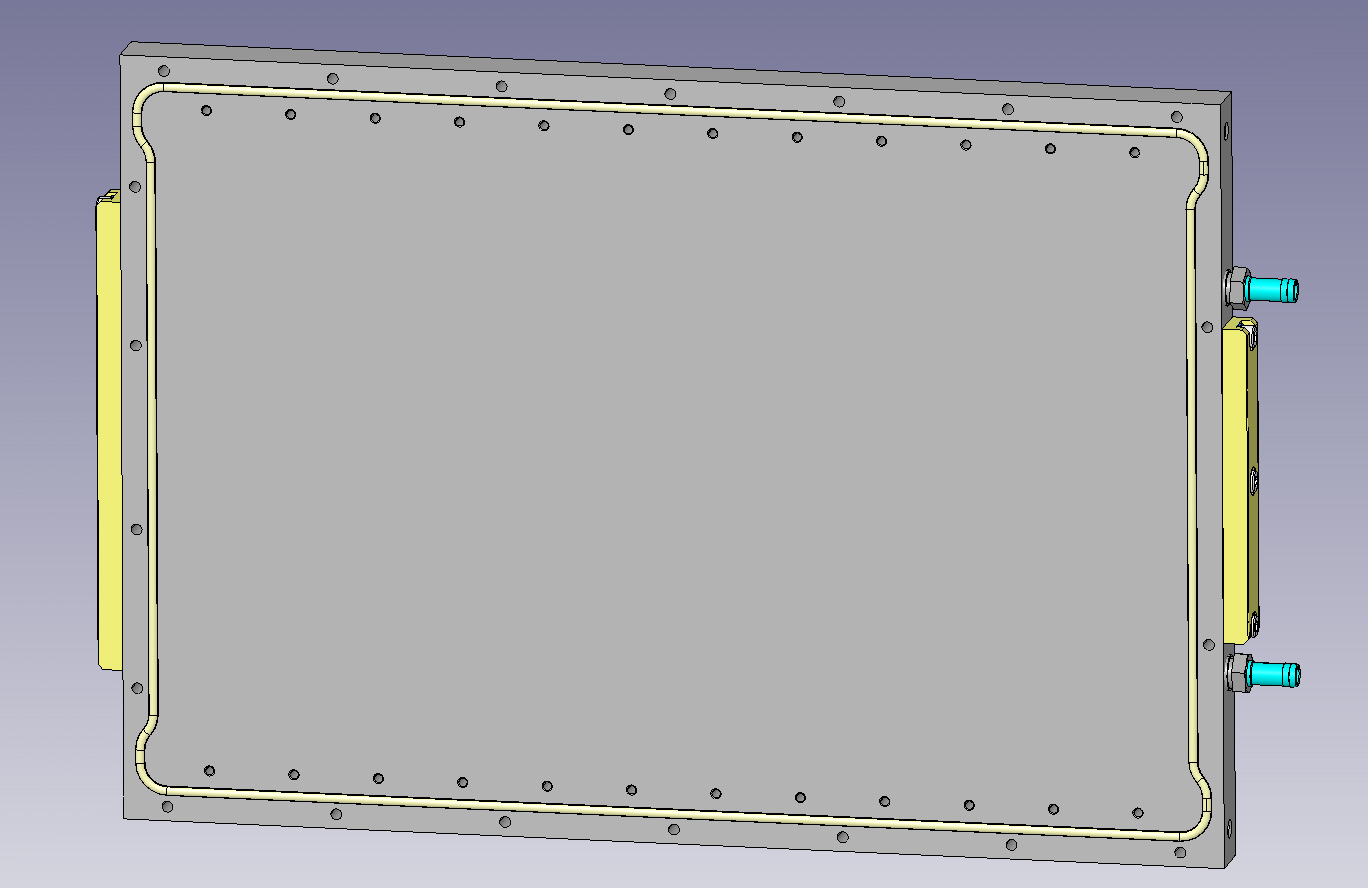

06H6TFW-0600 KUEHLKOERPER
(jpg, 27.05.2019, 157 KB)
file-icon
06H6TFW-0600 KUEHLKOERPER
(STEP, 27.05.2019, 2 MB)
file-icon
06H6TFW-0600 KUEHLKOERPER
(x_t, 27.05.2019, 402 KB)
file-icon

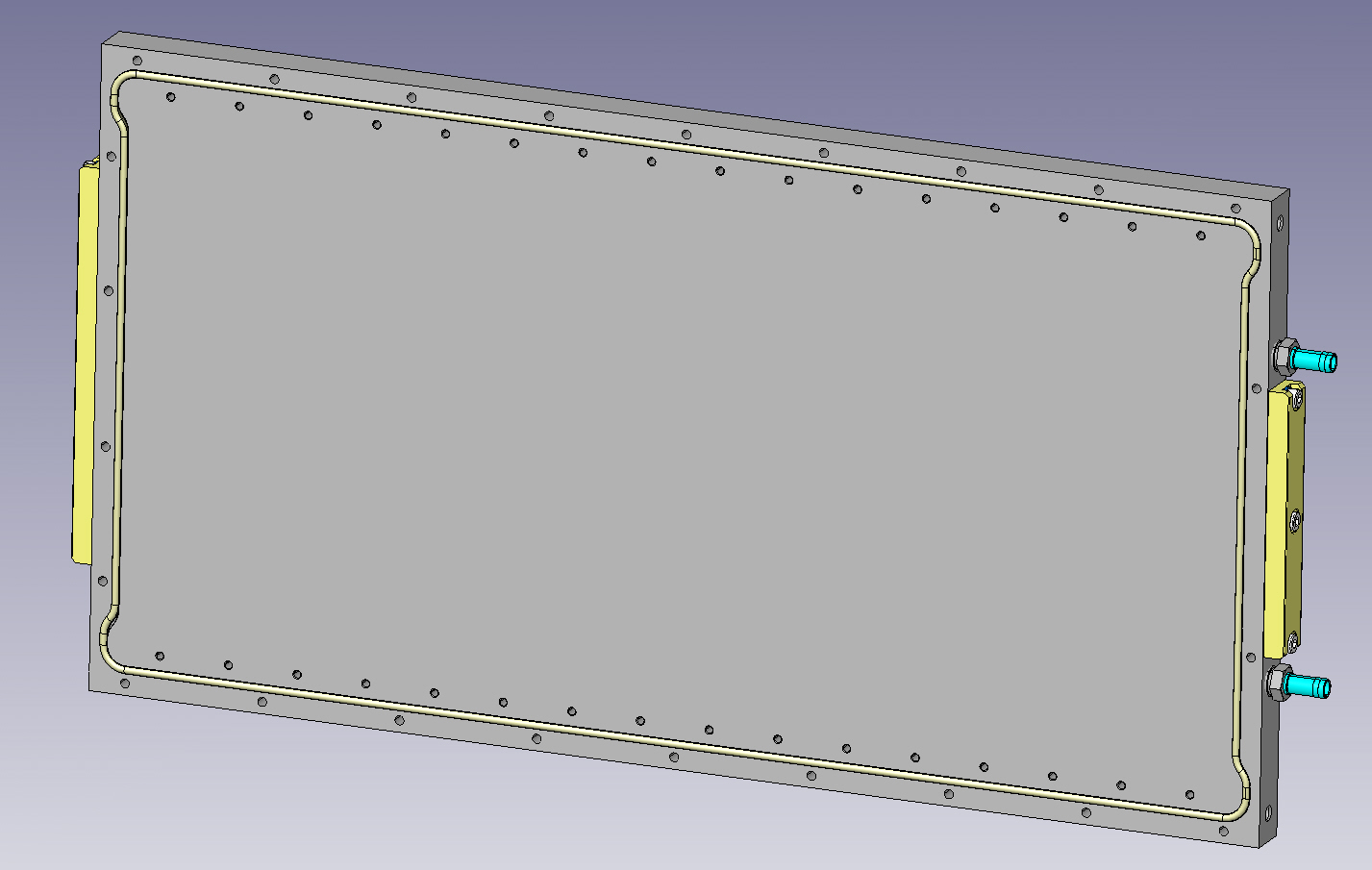

08H6TFW-0800 KUEHLKOERPER
(jpg, 27.05.2019, 196 KB)
file-icon
08H6TFW-0800 KUEHLKOERPER
(STEP, 27.05.2019, 2 MB)
file-icon
08H6TFW-0800 KUEHLKOERPER
(x_t, 27.05.2019, 436 KB)
file-icon

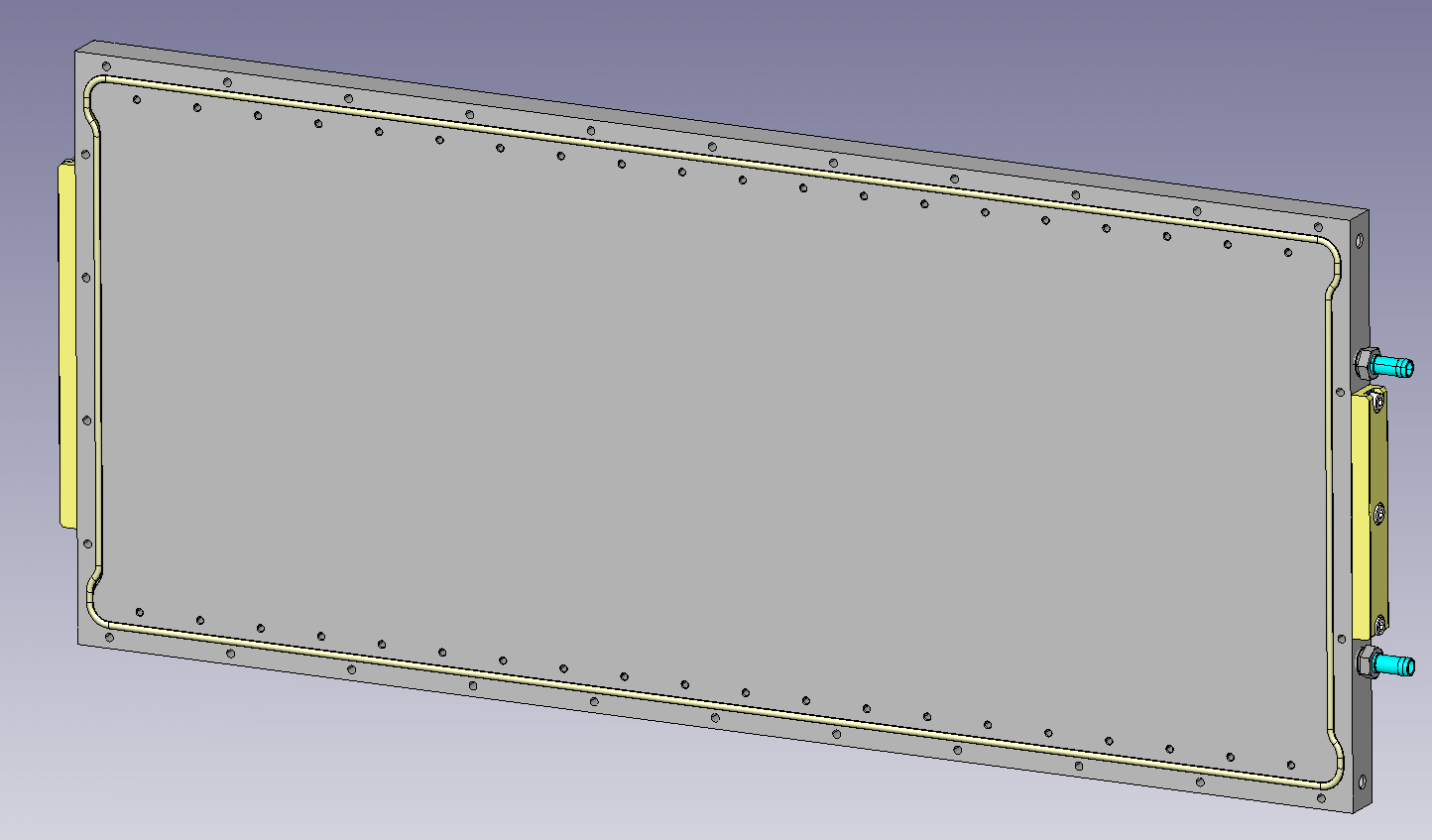

10H6TFW-1000 KUEHLKOERPER
(STEP, 27.05.2019, 2 MB)
file-icon
10H6TFW-1000 KUEHLKOERPER
(x_t, 27.05.2019, 444 KB)
file-icon
10H6TFW-1000 KUEHLKOERPER
(jpg, 27.05.2019, 183 KB)
file-icon

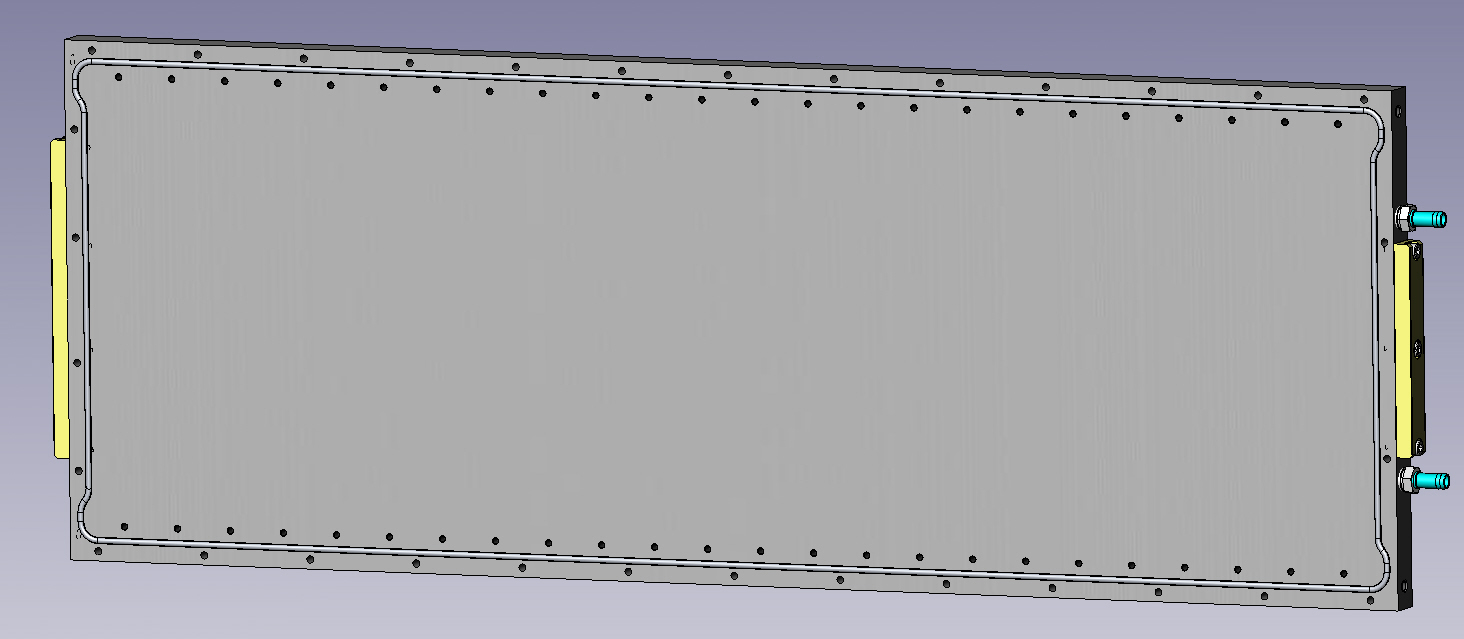

12H6TFW-1200 KUEHLKOERPER
(jpg, 27.05.2019, 142 KB)
file-icon
12H6TFW-1200 KUEHLKOERPER
(STEP, 27.05.2019, 2 MB)
file-icon
19H6J4E-1000 FILTER
(STEP, 27.05.2019, 3 MB)
file-icon
24H6J4F-1000 FILTER
(STEP, 27.05.2019, 3 MB)
file-icon
26H6J4G-1000 FILTER
(STEP, 27.05.2019, 4 MB)
file-icon
26H6J4G-A000 FILTER
(STEP, 27.05.2019, 4 MB)
file-icon
DXF-Drawing H6 100mm Supply Module
(dxf, 27.05.2019, 839 KB)
file-icon
DXF-Drawing H6 300mm Supply Module
(dxf, 27.05.2019, 1 MB)
file-icon

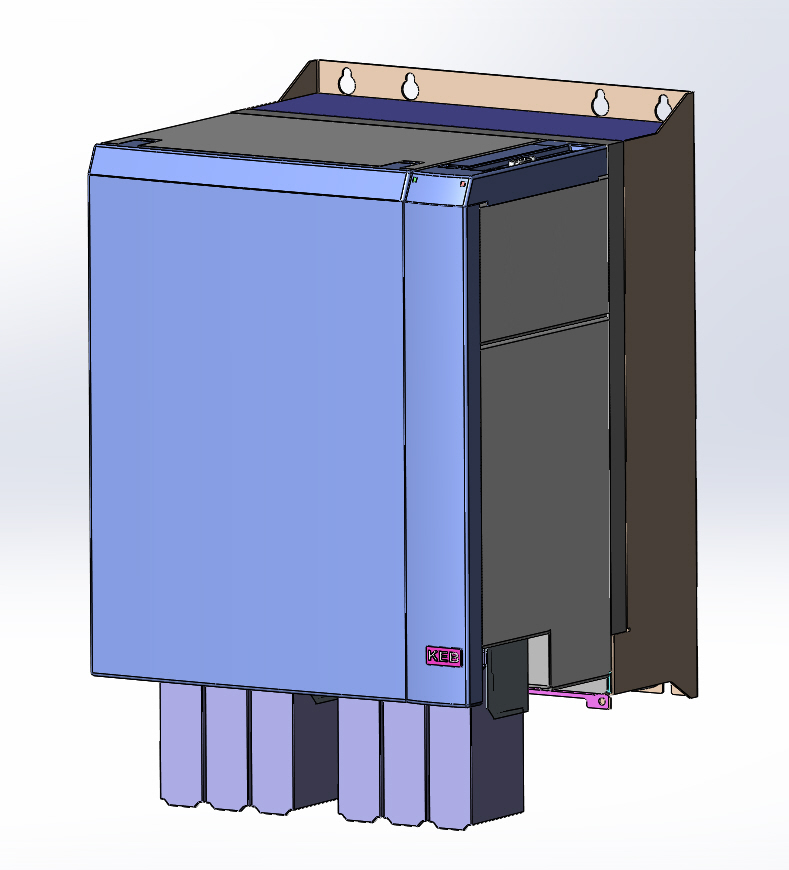

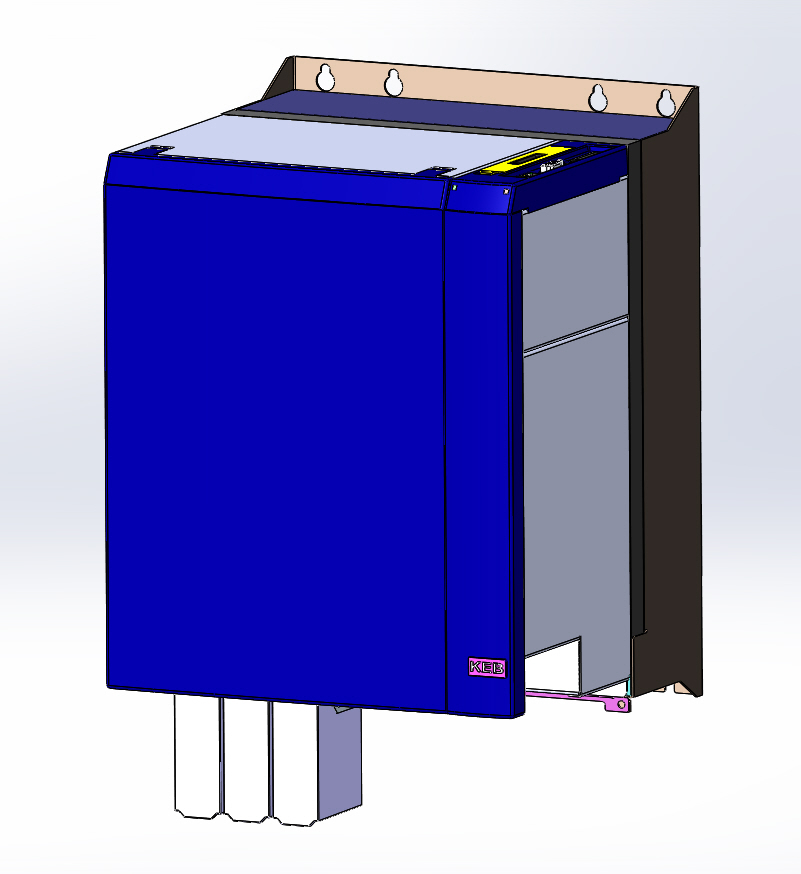

G0H6000-C024 KEB-COMBIVERT
(STEP, 27.05.2019, 5 MB)
file-icon
H6 100mm AFE
(dxf, 27.05.2019, 655 KB)
file-icon
H6 100mm AFE Heat sink
(jpg, 27.05.2019, 111 KB)
file-icon
H6 100mm AFE Heat sink
(STEP, 27.05.2019, 4 MB)
file-icon
H6 200mm AFE
(dxf, 27.05.2019, 666 KB)
file-icon
H6 300mm AFE
(dxf, 27.05.2019, 1 MB)
file-icon
H6 50mm Charging
(dxf, 27.05.2019, 1 MB)
file-icon
H6 AFE Filter Size19 60
(dxf, 27.05.2019, 1 MB)
file-icon
H6 AFE Filter Size24 60
(dxf, 27.05.2019, 1 MB)
file-icon
H6 AFE Filter Size26 60
(dxf, 27.05.2019, 2 MB)
file-icon
H6 AFE Filter Size26 No EMC
(dxf, 27.05.2019, 2 MB)
file-icon
EPLAN H6
V01
(zip, 27.05.2019, 16 MB)
file-icon
EPLAN H6 NFPA
V01
(zip, 27.05.2019, 137 KB)
file-icon
Baumusterprüfung Sicherheitsmodul Typ 1
02/20
(pdf, 01.09.2020, 665 KB)
file-icon
Baumusterprüfung Sicherheitsmodul Typ 2 und 3
05/2020
(pdf, 23.06.2020, 665 KB)
file-icon
Revision List No.: 01/205/5056.03/20
05/2020
(pdf, 23.06.2020, 25 KB)
file-icon
Revision List No.: 01/205/5781.00/20
08/2022
(pdf, 30.08.2022, 217 KB)
