Industriemonitor

C6 Monitor

Die Industrietauglichkeit beweisen die Monitore anhand ihrer hohen Schutzklasse (IP66). Abhängig von der Umgebung und der Bedienungsart kann zwischen zwei unterschiedlichen Ausführungen an Fronten gewählt werden:

  • Aluminium (resistive Touch-Technologie) und
  • Aluminium True Flat (kapazitive Touch-Technologie).

Diverse Displaygrößen und -formate stehen zur Verfügung: So sind Größen von 10,4” bis 19” im Standard-Format sowie von 10,1”W bis 24”W im Breitbild-Format mit 16 Mio. Farben und einer Auflösung bis zu Full HD erhältlich. Anforderungen an die Dezentralisierung mit Entfernungen von bis zu 100 m und nur einem Kabel können mithilfe des Extension-Moduls für Grafik und Touch umgesetzt werden.

Highlights

  • Industrie Touch Monitor mit hoher Schutzklasse
  • 16 Mio. Farben, bis zu Full HD-Auflösung
  • LED Backlight TFT LCD Displays mit resistiver oder kapazitiver Touch-Technologie
    -    4:3 Format: 12,1“, 15“, 17” (5:4), 19” (5:4)
    -    16:9 Format: 12,1“ (16:10), 15,6“, 18,5“, 21,5“, 24“
  • Integriertes Extension Modul für Grafik und Touch mit nur einem Kabel bis 100 m

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

C6 Monitor

Betriebsdaten

Spannungsversorgung 18 … 32 V DC (isolierte Spannungsversorgung)
Betriebsumgebung 0 … 50 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Lagerbedingungen -20 … 60 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Schutzklasse IP66 Frontseitig

Zulassungen

CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1), cULus LISTED (UL508)

Panel

Display Größe12,1“W15“W17“W19“W
Format4:34:35:45:4
Auflösung800 x 6001024 x 7681280 x 10241280 x 1024
Helligkeit500 cd/m²500 cd/m²350 cd/m²350 cd/m²
Blickwinkel (L:R/O:U)160°, 140°170°, 170°170°, 160°170°, 160°
TouchtechnologieResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 Draht
USB Frontseitig1 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.0
Front PanelAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, Polycarbonat
Display Größe10,1“W12,1“W15,6“W18,5“W21,5“W24“W
Format16:1016:1016:916:916:916:9
Auflösung1280 x 8001280 x 8001366 x 7681366 x 7681920 x 10801920 x 1080
Helligkeit400 cd/m²400 cd/m²400 cd/m²300 cd/m²300 cd/m²300 cd/m²
Blickwinkel (L:R/O:U)170°, 170°176°, 176°170°, 160°150°, 140°178°, 178°178°, 178°
TouchtechnologieResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 Draht
USB Frontseitig1 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.0
Front PanelAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, Polycarbonat
Display Größe10,1“W12,1“W15,6“W18,5“W21,5“W24“W
Format16:1016:1016:916:916:916:9
Auflösung1280 x 8001280 x 8001366 x 7681366 x 7681920 x 10801920 x 1080
Farben16 M16 M16 M16 M16 M16 M
Helligkeit400 cd/m²400 cd/m²400 cd/m²300 cd/m²300 cd/m²300 cd/m²
Blickwinkel (L:R/O:U)170°, 170°176°, 176°160°, 160°150°, 140°178°, 178°178°, 178°
TouchtechnologieKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 Finger
USB Frontseitig------
Front PanelAluminum, GlasAluminum, GlasAluminum, GlasAluminum, GlasAluminum, GlasAluminum, Glas

Schnittstellen

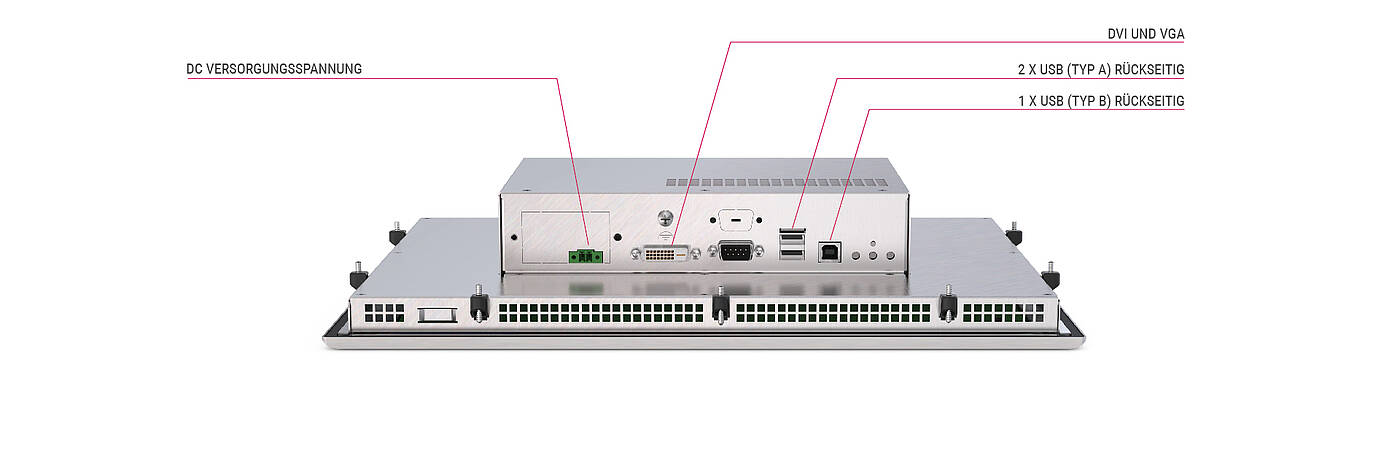

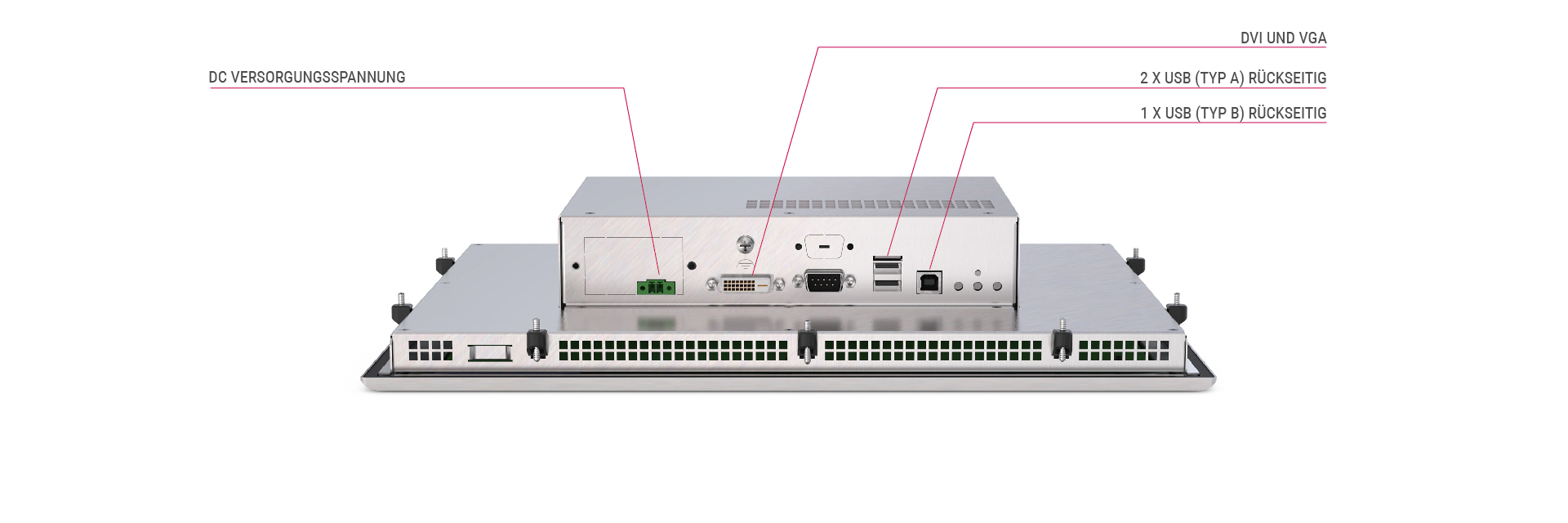

Schnittstellen DVI – Digital Visual Interface RVL – Remote Visual Link
USB Rückseitig 2 x USB 2.0 (Typ A) + 1 x USB 2.0 (Typ B) 2 x USB 2.0 (Typ A)
Standard Version bis 10 m Monitor Eingang 1 x DVI-I und 1 x VGA -

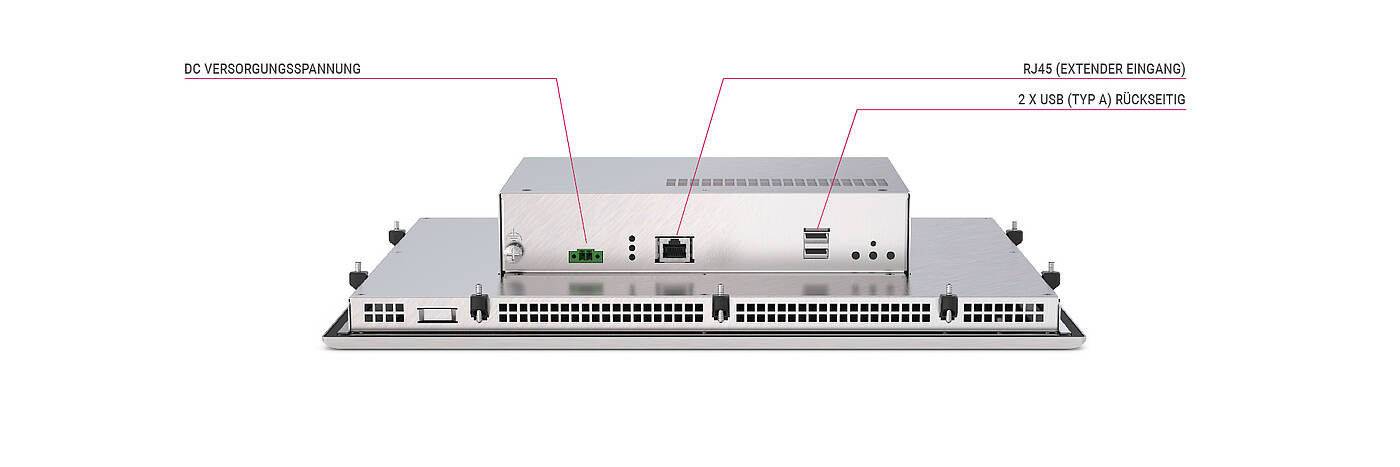

Extended Version bis 100 m Extender Eingang - 1 x RJ45 (Extender Eingang)

Status Produktlebenszyklus
