Ein- und Rückspeiseeinheiten und Active-Infeed-Converter

COMBIVERT R6 / H6-AIC / F5-AIC

In elektrischen Maschinen treten motorische und generatorische Prozesse auf, die verwendet werden, um einen definierten Ablauf der Maschine zu gewährleisten. Die generatorische Energie wird häufig durch Bremswiderstände verheizt. Mit den KEB Ein- und Rückspeisesystemen sind energetisch optimierte Lösungen verfügbar, die für den Energieausgleich innerhalb eines Systems oder die direkte Rückspeisung überschüssiger Energie ins versorgende Netz möglich machen.

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen
Ein- und Rückspeiseeinheiten COMBIVERT R6

COMBIVERT R6

Einspeiseeinheiten / Rückspeiseeinheiten

Erfahren Sie hier direkt mehr zu den technischen Daten
der Ein- und Rückspeiseeinheiten COMBIVERT R6

COMBIVERT R6

Active-Infeed-Converter COMBIVERT H6-AIC

COMBIVERT H6-AIC

ACTIVE-INFEED-CONVERTER

Erfahren Sie hier direkt mehr zu den technischen Daten
der Active-Infeed-Converter COMBIVERT H6-AIC

COMBIVERT H6-AIC

Active-Infeed-Converter COMBIVERT F5-AIC

COMBIVERT F5-AIC

ACTIVE-INFEED-CONVERTER

Erfahren Sie hier direkt mehr zu den technischen Daten
der Active-Infeed-Converter COMBIVERT F5-AIC

COMBIVERT F5-AIC

COMBIVERT R6

Ein- und Rückspeiseeinheiten

Bei der R6 handelt es sich um eine kompakte und kostengünstige Ein- und Rückspeiseeinheit für industrielle Anforderungen. Durch die netzgeführte Technik wird DC-seitig eine ungeregelte, netzabhängige Gleichspannung bereitgestellt.

Highlights

  • Kompakte und kostengünstige Lösung zur zentralen Versorgung und um generatorische Energie abzubauen
  • Netzgeführte Ein- und Rückspeiseeinheit
  • Kann zur DC-Versorgung mehrerer Drives verwendet werden
  • Hohe Überlast und Rückspeisung im Dauerbetrieb
  • Kombinierbar mit Oberschwingungsfiltern für gute Netzqualität und verringerte Blindleistung
  • Verzicht auf Bremswiderstände verringert die Brandgefahr
  • Parallelbetrieb mehrerer Einheiten möglich
  • Verwendung auch mit Geräten anderer Hersteller





Technische Daten

Gerätevarianten COMBIVERT R6 3-phasig 230 V 3-phasig 400 / 480 V
Rückspeiseleistung 10 kVA … 70 kVA 18 kVA … 934 kVA
Nennströme (DC) 32 A … 3 x 80 A 32 A … 3 x 590 A
Spitzenströme (60 s) … 2 x In … 2 x In

Status Produktlebenszyklus

Dokumentation

file-icon
Applikationsanleitung R6-S 1.4
Rev.1B
(pdf, 13.08.2018, 4 MB)
file-icon
Installationsanleitung F5 AFE
V04
(pdf, 01.07.2021, 5 MB)
file-icon
Installationsanleitung R6-N Gehäuse E
V03
(pdf, 11.07.2022, 3 MB)
file-icon
Installationsanleitung R6-S Gehäuse E
v00
(pdf, 12.07.2022, 3 MB)
file-icon
Installationsanleitung R6-S Gehäuse P
Rev.1L
(pdf, 28.08.2018, 4 MB)
file-icon
Installationsanleitung R6-S Gehäuse R
Rev.1N
(pdf, 28.08.2018, 3 MB)
file-icon
Programmierhandbuch F5 AFE
V01
(pdf, 01.07.2021, 2 MB)
file-icon
Programmierhandbuch R6-N 1.3
V01
(pdf, 09.12.2019, 4 MB)
file-icon
EPLAN R6
V01
(zip, 26.12.2016, 3 MB)
file-icon
EPLAN R6 NFPA
V01
(zip, 16.04.2018, 37 KB)
file-icon
Setup COMBIVIS (version 6.7.1)
(exe, 13.04.2022, 2 GB)
file-icon
Software Protokollmonitor
4.1
(zip, 03.09.2017, 654 KB)
file-icon
EU Konformitätserklärung R5
R0C
(pdf, 04.01.2019, 301 KB)
file-icon
EU Konformitätserklärung R6
R0H
(pdf, 28.12.2016, 301 KB)

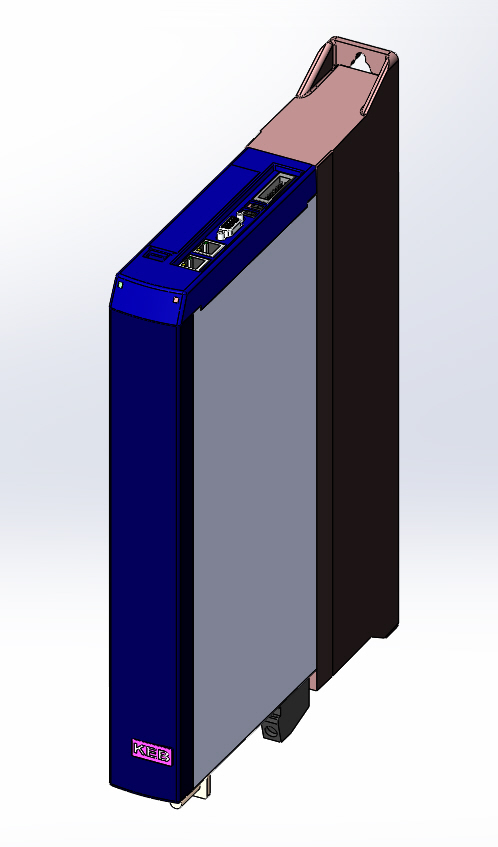

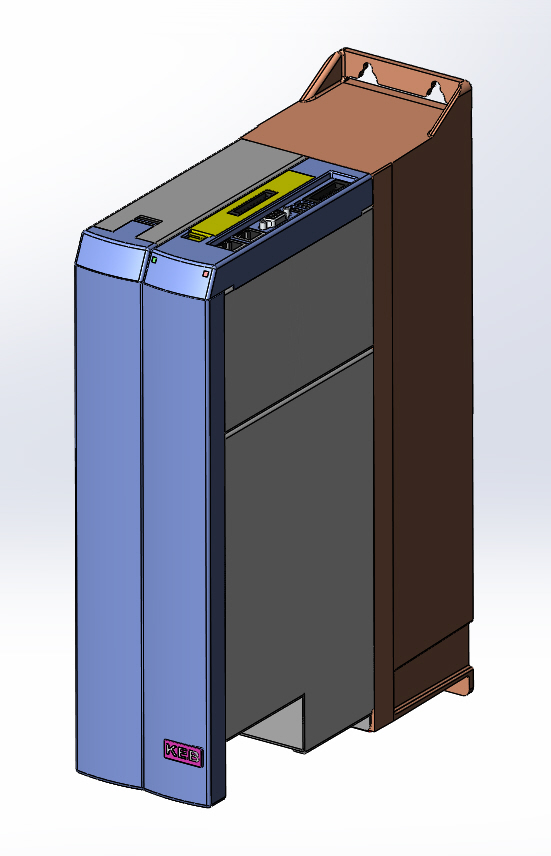

COMBIVERT H6-AIC

ACTIVE-INFEED-CONVERTER

Der COMBIVERT H6-AIC sorgt für sinusförmige Netzeinspeisung und Netzrückspeisung mit „PFC“ Powerfaktorkorrektur und dient als Spannungshochsetzsteller. Der Einsatz erfolgt in Applikationen mit temporärer oder kontinuierlicher Netzversorgung, wenn Rückspeisung, sowie wenn eine stabilisierte regelbare Zwischenkreisspannung benötigt wird. Durch die hochgesetzte DC-Zwischenkreisspannung ergibt sich ein erweiterter Drehzahlbereich und damit mehr Drehmoment im Feldschwächebereich.

Highlights

  • Zentrale Einspeisung und Rückspeisung für das H6 Multiachssystem
  • Sinusförmige Ein- und Rückspeisung mit Blindleistungskompensation
  • Leistungsfakturkorrektur (PFC) und cos φ Regelung
  • Hochwertige Filtersysteme mit Gleichtaktunterdrückung
  • Stabilisierte, geregelte DC-Spannung
  • Hochsetzstellerfunktion und Zwischenkreisstabilisierung für bessere Motorenauslastung → erweiterter Drehzahlbereich und mehr Drehmoment im Feldschwächebereich



Technische Daten

Gerätevarianten COMBIVERT H6-AIC 3-phasig 400 V
Leistung 11 kVA … 173 kVA
Nennströme (DC) 16,5 A … 250 A
Spitzenströme (60 s) … 2 x In

Status Produktlebenszyklus

Dokumenation

file-icon
Anleitung C5/6, H6, P6 Interface CAN
V1A
(pdf, 17.02.2020, 623 KB)
file-icon
Kurzanleitung H6
V01
(pdf, 12.07.2019, 1 MB)
file-icon
Programmierhandbuch H6 Einspeiseeinheit 1.1
V00
(pdf, 12.04.2017, 1 MB)
file-icon
Programmierhandbuch H6 Gleichrichter FW 1.2
V01
(pdf, 08.02.2019, 1 MB)
file-icon
DXF-Drawing H6 100mm Supply Module
(dxf, 27.05.2019, 839 KB)
file-icon
DXF-Drawing H6 300mm Supply Module
(dxf, 27.05.2019, 1 MB)
file-icon

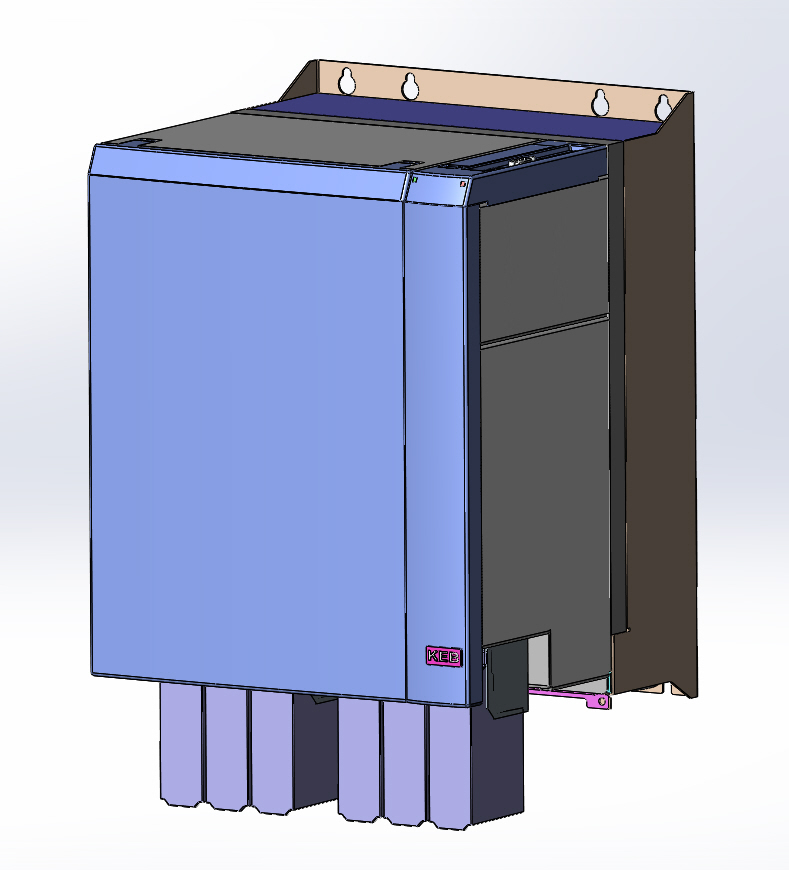

G0H6000-C024 KEB-COMBIVERT
(STEP, 27.05.2019, 5 MB)
file-icon
H6 100mm AFE
(dxf, 27.05.2019, 655 KB)
file-icon
H6 100mm AFE Heat sink
(jpg, 27.05.2019, 111 KB)
file-icon
H6 100mm AFE Heat sink
(STEP, 27.05.2019, 4 MB)
file-icon
H6 200mm AFE
(dxf, 27.05.2019, 666 KB)
file-icon
H6 300mm AFE
(dxf, 27.05.2019, 1 MB)
file-icon
H6 50mm Charging
(dxf, 27.05.2019, 1 MB)
file-icon
EPLAN H6
V01
(zip, 26.12.2016, 16 MB)
file-icon
EPLAN H6 NFPA
V01
(zip, 16.04.2018, 137 KB)
file-icon
CCC Erklärung
01/23
(pdf, 20.04.2017, 369 KB)
file-icon
EU Konformitätserklärung H6
R0G
(pdf, 21.02.2020, 301 KB)

COMBIVERT F5-AIC

ACTIVE-INFEED-CONVERTER

Der COMBIVERT F5-AIC sorgt für sinusförmige Netzeinspeisung und Netzrückspeisung mit „PFC“ Powerfaktorkorrektur und dient als Spannungshochsetzsteller. Der Einsatz erfolgt in Applikationen mit temporärer oder kontinuierlicher Netzversorgung, wenn Rückspeisung, sowie wenn eine stabilisierte regelbare Zwischenkreisspannung benötigt wird. Durch die hochgesetzte DC-Zwischenkreisspannung ergibt sich ein erweiterter Drehzahlbereich und mehr Drehmoment im Feldschwächebereich.

Highlights

  • Zentrale Einspeisung und Rückspeisung für universelle Anwendungen
  • Sinusförmige Ein- und Rückspeisung mit Blindleistungskompensation
  • Leistungsfaktorkorrektur (PFC) und cos φ Regelung
  • Hochwertige Filtersysteme mit Gleichtaktunterdrückung
  • Stabilisierte, geregelte DC-Spannung
  • Hochsetzstellerfunktion und Zwischenkreisstabilisierung für bessere Motorenauslastung → erweiterter Drehzahlbereichund mehr Drehmoment im Feldschwächebereich
  • Verwendung auch mit Geräten anderer Hersteller

Technische Daten

Gerätevariante COMBIVERT F5-AIC 3-phasig 400 V
Eingangsleistung 11 kVA … 1005 kVA
Nennströme (DC) 16,5 A … 1.450 A
Spitzenströme (30 s) … 1,8 x In

Status Produktlebenszyklus

Dokumentation

file-icon
Installationsanleitung F5 AFE
V04
(pdf, 01.07.2021, 5 MB)
file-icon
Installationsanleitung R6-N Gehäuse E
V03
(pdf, 11.07.2022, 3 MB)
file-icon
Programmierhandbuch F5 AFE
V01
(pdf, 01.07.2021, 2 MB)
file-icon
Programmierhandbuch R6-N 1.3
V01
(pdf, 09.12.2019, 4 MB)
file-icon
EPLAN R6
V01
(zip, 26.12.2016, 3 MB)
file-icon
EPLAN R6 NFPA
V01
(zip, 16.04.2018, 37 KB)
file-icon
Download F5 AFE Filter
(zip, 11.05.2018, 15 KB)
file-icon
Download H6 AFE Filter
(zip, 20.12.2017, 6 KB)
file-icon
Setup COMBIVIS (version 6.7.1)
(exe, 13.04.2022, 2 GB)

Technologie

Energierückspeisung

Statt die Energie zu verheizen, diese nutzbar machen – mit Ein- und Rückspeisesystemen aus unserem Portfolio optimieren Maschinen- und Anlagenbauer bereits in der Konzeption die Neumaschinen oder schaffen einen zweiten Nutzungsabschnitt für bestehende Anlagen im Retrofit.
