Zubehör

Drive Controller

Das passende Zubehör für Ihre Frequenzumrichter: Damit die Geräte effizient arbeiten können, müssen sie optimal in das Antriebssystem eingebunden werden. Dafür stehen unter anderem Komponenten wie Kabel und Bremswiderstände zur Verfügung. Für Inbetriebnahme und Diagnose stellen verschiedene Adapter und Operator die Kommunikation zu den Drives her.



USB-Seriell Adapter

USB-Seriell-Adapter

Schnittstellenumsetzer in Ihrer Automatisierungsumgebung


USB-Seriell-Adapter

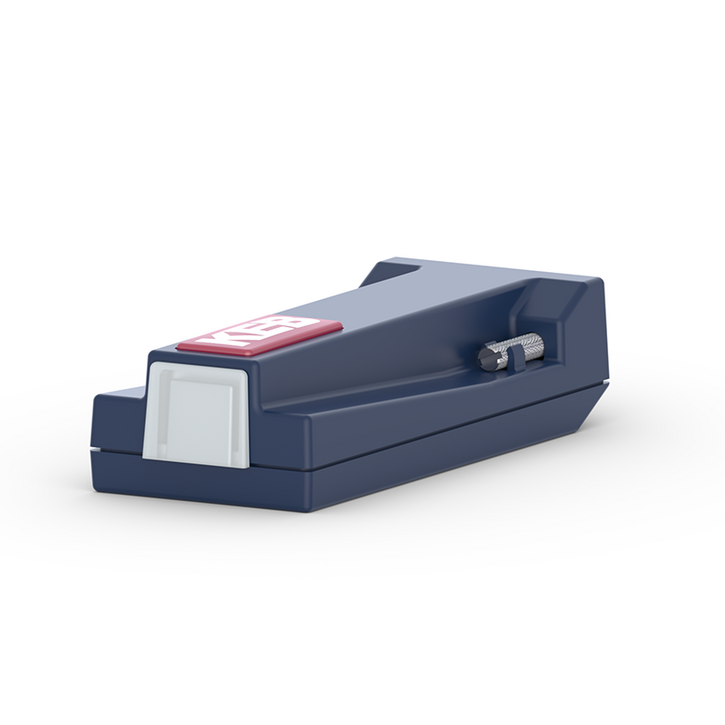

Bluetooth-Adapter

Bluetooth-Adapter

für KEB Drive Controller oder Operatoren mit DIN 66019-Schnittstelle


Bluetooth-Adapter

Bremswiderstände

Bremswiderstände

für den Einsatz in Anlagen mit generatorischem Betrieb


Bremswiderstände

Leistungs-/Geberkabel

Leistungs-/Geberkabel

zur Verbindung zwischen Umrichter und Motor


Leistungskabel/Geberkabel

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Operatoren - Bedieneinheiten

FÜR DRIVE CONTROLLER COMBIVERT F6

Die Einzelachsumrichter der Baureihe COMBIVERT F6 verfügen über eine Diagnoseschnittstelle, auf die eine Bedieneinheit – der Operator – aufgesetzt werden kann. Dieser Operator kann folgende Aufgaben übernehmen:

  • Bereitstellen einer Bedienoberfläche (Tastatur und Anzeige)
  • Bereitstellen eines Diagnoseinterfaces (USB oder Ethernet)

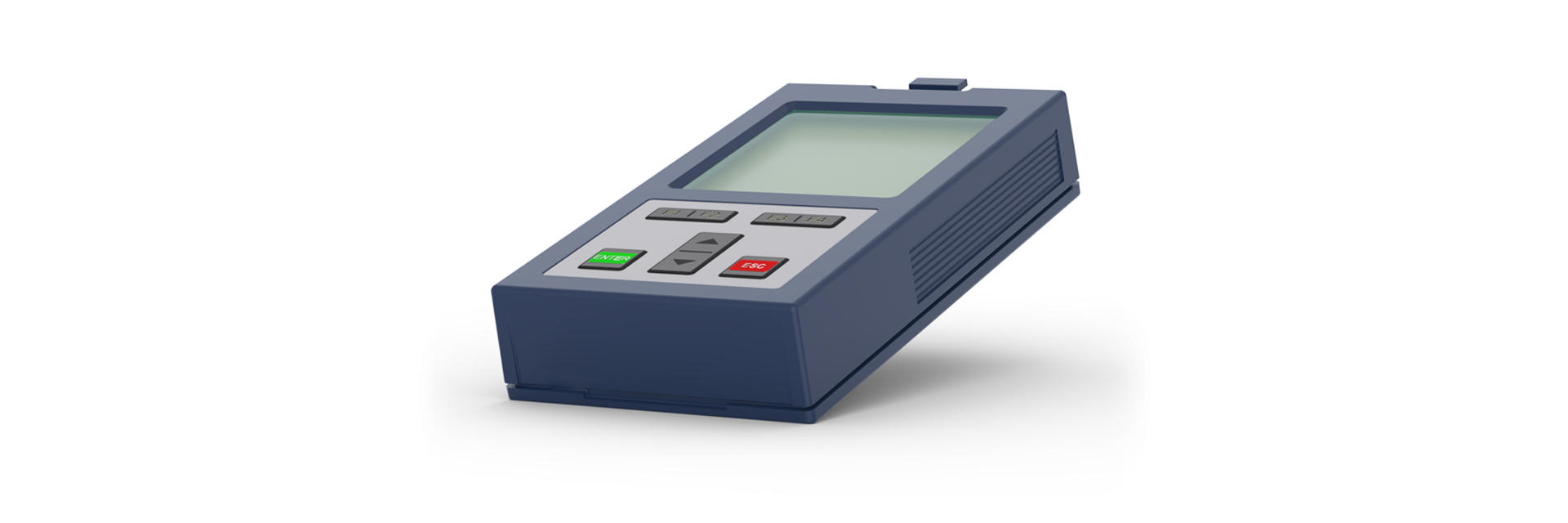

Die Bedieneinheit gibt es in drei Ausführungen:

  • Operator ohne Schnittstelle
  • Operator mit Ethernet-Schnittstelle
  • Operator mit USB-Schnittstelle
