Industrie-PC

C6 e22

Der lüfterlose Industrie-PC C6 E22 ist ein wahrer Allrounder. Die Plattformarchitektur mit Intel Celeron Quad Core Technologie ist die Grundlage für eine Vielzahl von Hardware- und Softwareoptionen. Das System steht in verschiedenen Bauformen zur Verfügung – als Panelvariante in verschiedenen Displaygrößen und Touch-Technologien, oder als einfache Boxvariante ohne Display und Touch. Zudem besteht mit der Book Bauform eine Variante, die äußert robust und platzsparend im Schaltschrank installiert werden kann. Das echtzeitfähige Automatisierungssystem unterstützt Motion Control Steuerungsaufgaben mit Windows oder Linux Betriebssystem.

Mit den CONTROL Runtime Varianten BASIC/PRO/ADVANCED eignet sich der C6 E22 am besten für Motion-Anwendungen mit Echtzeitanforderungen im mittleren Leistungsbereich. Weitere Softwarefeatures wie zum Beispiel die Visualisierung , OPC UA, Fernwartung  oder die auf ISG basierende CNC Lösung  können in das System integriert werden. Die Multicore CPU ist optimal konfiguriert, um Steuerungsaufgaben und anderen Prozessen die erforderlichen Ressourcen zur Verfügung zu stellen. Eine integrierte Micro USV in Verbindung mit unabhängigen Massenspeichern für das Linux oder Windows Betriebssystem, Laufzeitumgebungen, nichtflüchtige Daten und Benutzeranwendungen machen den C6 E22 zu einem robusten und zuverlässigen System. Darüber hinaus unterstützt das System spezielle Anwendungsbereiche mit konfigurierbaren Funktionserweiterungen.

Highlights

  • Lüfterloser IPC bis 50 °C Betriebstemperatur
  • Drei Baumformen: Panel, Box, Book Mount
  • Win10 oder Linux
  • PLC, Motion Control, HMI, Remote Maintenance
  • Slim Version (SL) für Einbausituation mit begrenztem Platz
  • Smartes Speicherkonzept für maximale Flexibilität in der Anwendung

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen
Industrie PC C6 E22 Panel

Industrie-PC C6 E22 Panel

Erfahren Sie hier direkt mehr zu den technischen Daten
C6 E22 Panel

C6 E22 PANEL

Industrie PC C6 E22 Box

Industrie-PC C6 E22 Box

Erfahren Sie hier direkt mehr zu den technischen Daten
C6 E22 Box

C6 E22 BOX

Industrie-PC C6 E22 BM

Erfahren Sie hier direkt mehr zu den technischen Daten
C6 E22 BM

C6 E22 BM

Technische Daten C6 E22 PANEL

CPU

Prozessor Intel® Celeron® J1900, 2,00 GHz (2,42 GHz Burst), 2 MB L2 cache, 4 cores, 4 threads
Systemspeicher RAM 2 GB (Windows 7) / 4 GB (Windows 10)(1 x SODIMM DDR3 Modul)
Grafik Controller Intel® HD Graphics integriert im Intel® Celeron™ microprocessor, 688 MHz

Massenspeicher

mSata 60 GB für Betriebssystem und Laufzeitumgebungen (intern, nicht entfernbar)
CFast slot 30 GB oder erweiterbare Speichergrößen als Projektspeicher zur freien Nutzung (Windows 10)

Betriebsdaten

Spannungsversorgung 18 … 32 V DC (isolierte Spannungsversorgung)
Betriebsumgebung 0 … 50 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Lagerbedingungen -20 … 60 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Schutzklasse IP66 Frontseitig

Betriebssystem

Microsoft Windows 10 IoT Enterprise 2019 - LTSC

Zulassungen

CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1), cULus LISTED (UL508)

Panelausführungen



Display Größe10,4“W12,1“W15“W17“W19“W
Format4:34:34:35:45:4
Auflösung800 x 6001024 x 768800 x 6001280 x 10241280 x 1024
Farben16 M16 M16 M16 M16 M
Helligkeit400 cd/m²500 cd/m²500 cd/m²350 cd/m²350 cd/m²
Blickwinkel (L:R/O:U)160°, 140°160°, 140°170°, 170°170°, 160°170°, 170°
TouchtechnologieResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 Draht
Front PanelAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, PolycarbonatAluminium, Polycarbonat
Display Größe10,1“W12,1“W15,6“W18,5“W21,5“W24“W
Format16:1016:1016:916:916:916:9
Auflösung1280 x 8001280 x 8001366 x 7681366 x 7681920 x 10801920 x 1080
Farben16 M16 M16 M16 M16 M16 M
Helligkeit400 cd/m²400 cd/m²400 cd/m²300 cd/m²300 cd/m²300 cd/m²
Blickwinkel (L:R/O:U)160°, 160°176°, 176°170°, 160°150°, 140°178°, 178°178°, 178°
TouchtechnologieResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 DrahtResistiv 5 Draht
Front PanelAluminium,  PolycarbonatAluminium,  PolycarbonatAluminium,  PolycarbonatAluminium,  PolycarbonatAluminium,  PolycarbonatAluminium,  Polycarbonat
Display Größe10,1“W12,1“W15,6“W18,5“W21,5“W
Format16:1016:1016:916:916:9
Auflösung1280 x 8001280 x 8001366 x 7681366 x 7681920 x 1080
Farben16 M16 M16 M16 M16 M
Helligkeit400 cd/m²400 cd/m²300 cd/m²300 cd/m²300 cd/m²
Blickwinkel (L:R/O:U)170°, 170°176°, 176°170°, 160°170°, 160°178°, 178°
TouchtechnologieKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 FingerKapazitiv 4 Finger
Front PanelAluminium, GlasAluminium, GlasAluminium, GlasAluminium, GlasAluminium, Glas

Schnittstellen

  SL – Slim Line S1 – Size 1
Ethernet / EtherCAT 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210) 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210)
USB Frontseitig 1 x USB 2.0 (resistiv) 1 x USB 2.0 (resistiv)
USB Rückseitig 1 x USB 3.0, 2 x USB 2.0 1 x USB 3.0, 2 x USB 2.0
Serielle Schnittstelle 1 x RS232 (DB9M) 1 x RS232 (DB9M)
Monitor Ausgang 1 x DVI-I (DVI-D + VGA, für VGA wird ein Adapter benötigt) 1 x DVI-I (DVI-D + VGA, für VGA wird ein Adapter benötigt)
Erweiterungsslot - 1 x PCI (für Feldbuskarten)
Add-on Schnittstelle - 1 x RS232/422/485 optoisoliert + 1 x USB 2.0 (Typ -A)
  - 1 x Ethernet 10/100/1000 Mbps

Documentation

file-icon
EPLAN C6
V02
(zip, 06.02.2017, 2 MB)
file-icon
KC certificate C6 E22
2022-02-07
(pdf, 26.07.2022, 393 KB)

Technische Daten C6 E22 BOX

CPU

Prozessor Intel® Celeron® J1900, 2,00 GHz (2,42 GHz Burst), 2 MB L2 cache, 4 cores, 4 threads
Systemspeicher RAM 2 GB (Windows 7) / 4 GB (Windows 10) (1 x SODIMM DDR3 Modul)
Grafik Controller Intel® HD Graphics integriert im Intel® Celeron™ Microprocessor, 688 MHz

Massenspeicher

mSata 60 GB für Betriebssystem und Laufzeitumgebungen (intern, nicht entfernbar)
CFast slot 30 GB oder erweiterbare Speichergrößen als Projektspeicher zur freien Nutzung (Windows 10)

Betriebsdaten

Spannungsversorgung 18 … 32 V DC (isolierte Spannungsversorgung)
Betriebsumgebung 0 … 50 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Lagerbedingungen -20 … 60 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Schutzklasse IP20

Betriebssystem

Microsoft Windows 10 IoT Enterprise 2019 - LTSC - Entry

Zulassungen

CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1), cULus LISTED (UL508)

Schnittstellen

  SL – Slim Line S1 – Size 1
Ethernet / EtherCAT® 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210) 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210)
USB Rückseitig 1 x USB 3.0, 2 x USB 2.0 1 x USB 3.0, 2 x USB 2.0
Serielle Schnittstelle 1 x RS232 (DB9M) 1 x RS232 (DB9M)
Monitor Ausgang 1 x DVI-I (DVI-D + VGA, für VGA wird ein Adapter benötigt) 1 x DVI-I (DVI-D + VGA, für VGA wird ein Adapter benötigt)
Erweiterungsslot - 1 x PCI (für Feldbuskarten)
Add-on Schnittstelle - 1 x RS232/422/485 optoisoliert + 1 x USB 2.0 (Typ -A)
  - 1 x Ethernet 10/100/1000 Mbps

Dokumentation

file-icon
EPLAN C6
V02
(zip, 06.02.2017, 2 MB)
file-icon
KC certificate C6 E22
2022-02-07
(pdf, 26.07.2022, 393 KB)

Technische Daten C6 E22 BM

CPU

Prozessor Intel® Celeron® J1900, 2,00 GHz (2,42 GHz Burst), 2 MB L2 cache, 4 cores, 4 threads
Systemspeicher RAM 2 GB (LINUX) / 4 GB (Windows 10) (1 x SODIMM DDR3 Modul)
Grafik Controller Intel® HD Graphics integriert im Intel® Celeron™ microprocessor, 688 MHz

Massenspeicher

mSata 60 GB für Betriebssystem und Laufzeitumgebungen (intern, nicht entfernbar)
CFast slot 30 GB oder erweiterbare Speichergrößen als Projektspeicher zur freien Nutzung (Windows 10)

Betriebsdaten

Spannungsversorgung 18 … 2 V DC (isolierte Spannungsversorgung)
Betriebsumgebung 0 … 50 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Lagerbedingungen -10 … 60 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Schutzklasse IP20

Betriebssystem

Microsoft Windows 10 IoT Enterprise 2019 - LTSC oder Linux

Zulassungen

CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1), cULus LISTED (UL61010)

Schnittstellen

  DVI – Digital Visual Interface RVL – Remote Visual Link
Ethernet / EtherCAT 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210) 2 x Ethernet 10/100/1000 Mbps (2 x Intel® I210)
USB 2 x USB 2.0 (Typ A) 2 x USB 2.0 (Typ A)
USB frontseitig 1 x USB 3.0 1 x USB 3.0
Serielle Schnittstelle - -
Monitor Ausgang 1 x DVI-I 1 x RVL out (RJ45)
Add-on Schnittstelle 1 x RS232/422/485 1 x RS232/422/485
  1 x Ethernet 10/100/1000 Mbps 1 x Ethernet 10/100/1000 Mbps

Dokumentation

file-icon
EPLAN C6
V02
(zip, 06.02.2017, 2 MB)
News

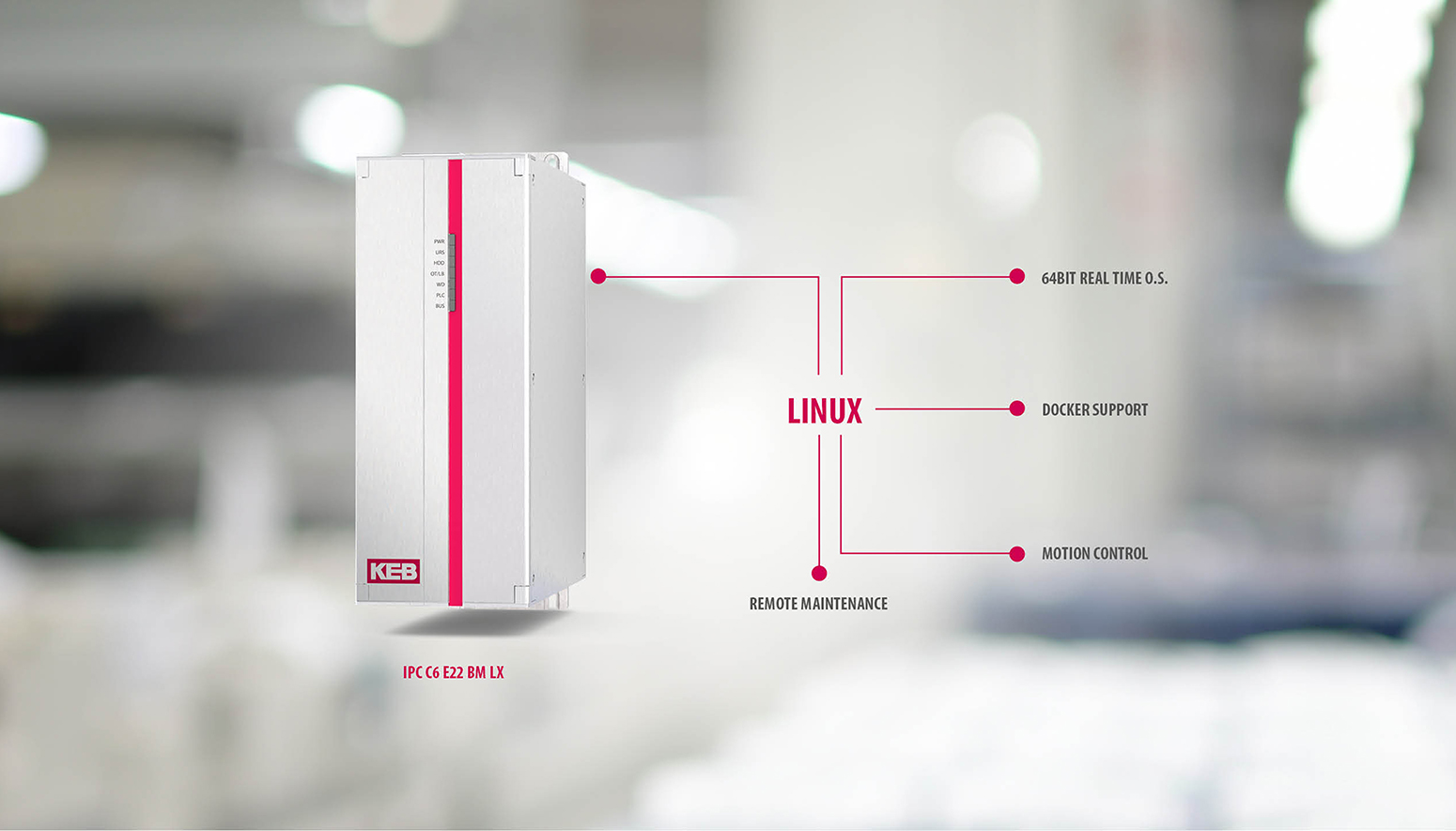

Der lüfterlose IPC C6 E22 im Buchformat ist für den Einsatz in Motion Control Anwendungen konzipiert und unterstützt die Container-Technologie Docker.
