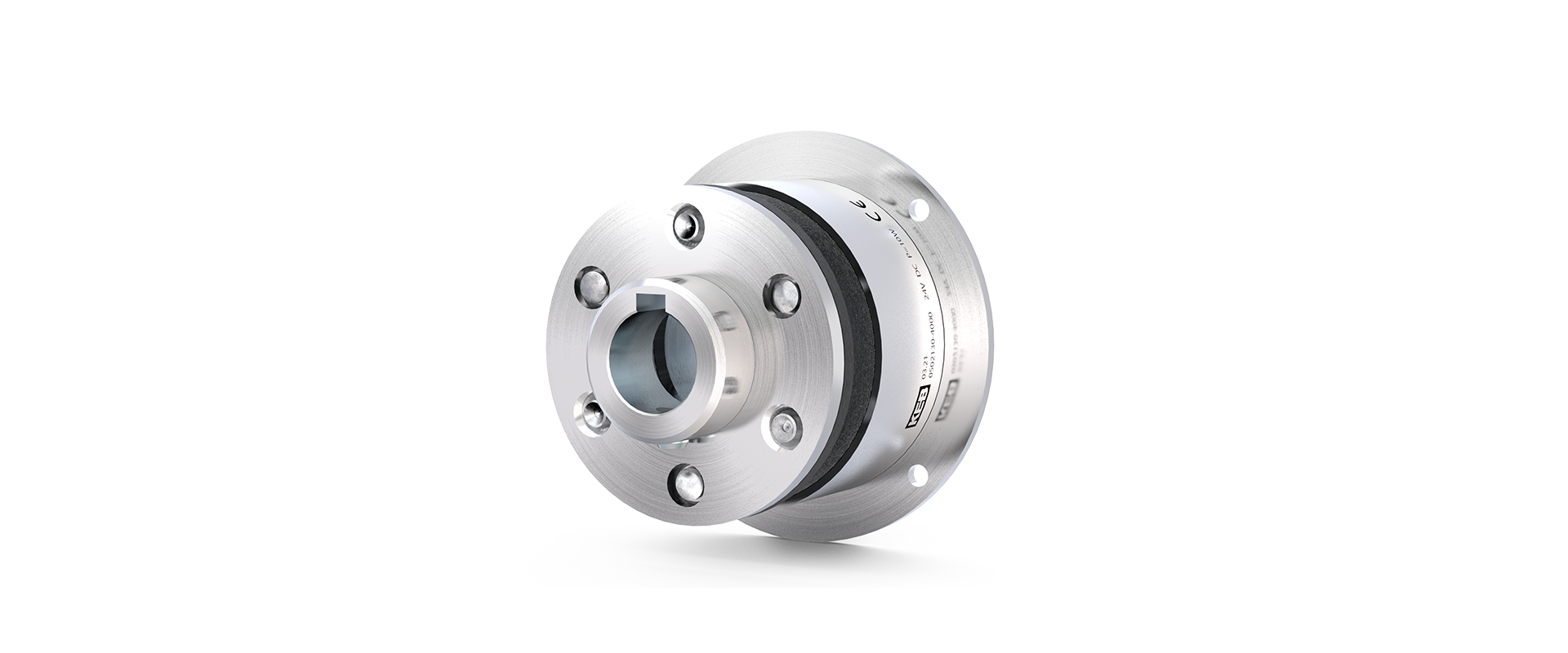

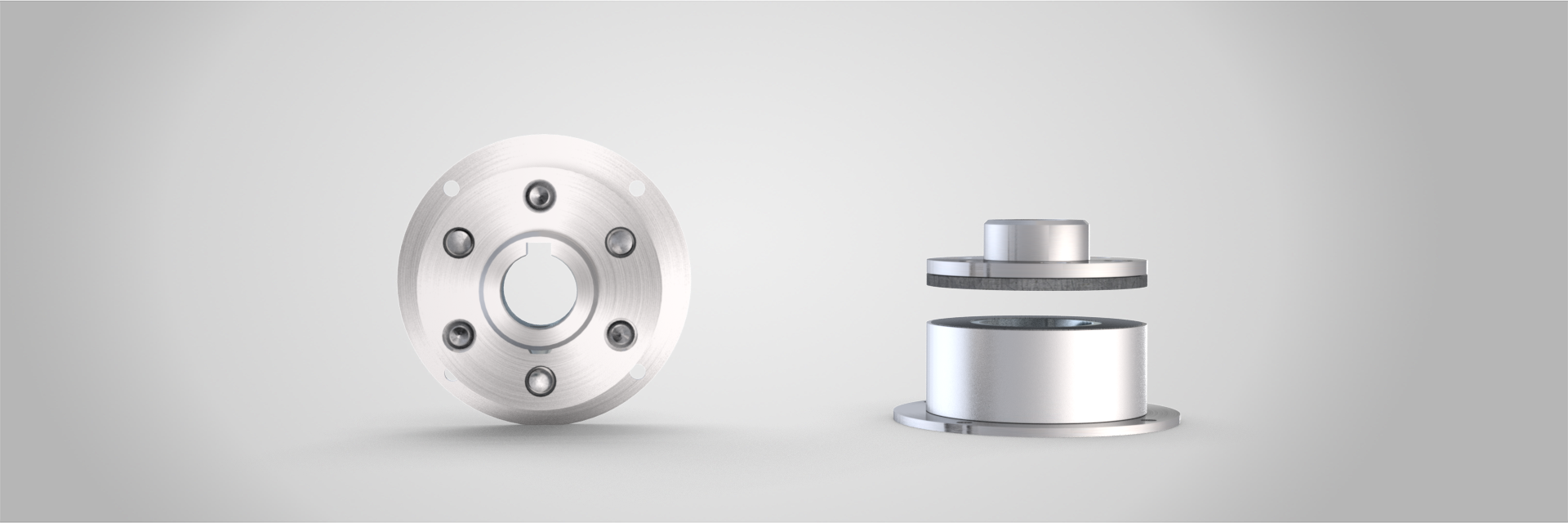

Elektromagnetische Bremse

COMBINORM B

Die Arbeitsstrombremse COMBINORM B öffnet beim Abschalten oder Ausfall des elektrischen Stroms. Die elektromagnetische Bremse ist besonders für exaktes Positionieren und verlässliches Halten geeignet. Auch in der Sicherheits- und Zugangstechnik findet sie Einsatz, z.B. im Bereich von Zutrittssperren oder Brandschutztüren. Die elektromagnetische Bremse ist für 100% Einschaltdauer ausgelegt und optional nach VdS zertifiziert.

Der Drehmomentbereich der elektromagnetischen Bremse liegt bei 0,5 Nm bis 1.250 Nm.

Highlights

  • 13 Baugrößen
  • Kurze Schaltzeiten
  • Positioniergenau und funktionssicher
  • CSA / CUS zertifiziert
  • Ausgelegt für S1-Betrieb bzw. 100 % Einschaltdauer
  • ISO-Klasse B nach VDE 0580
  • Großer Temperatur- und Spannungsbereich
  • Drehmoment stufenlos veränderbar
  • Standardspannung 24V

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Optionen

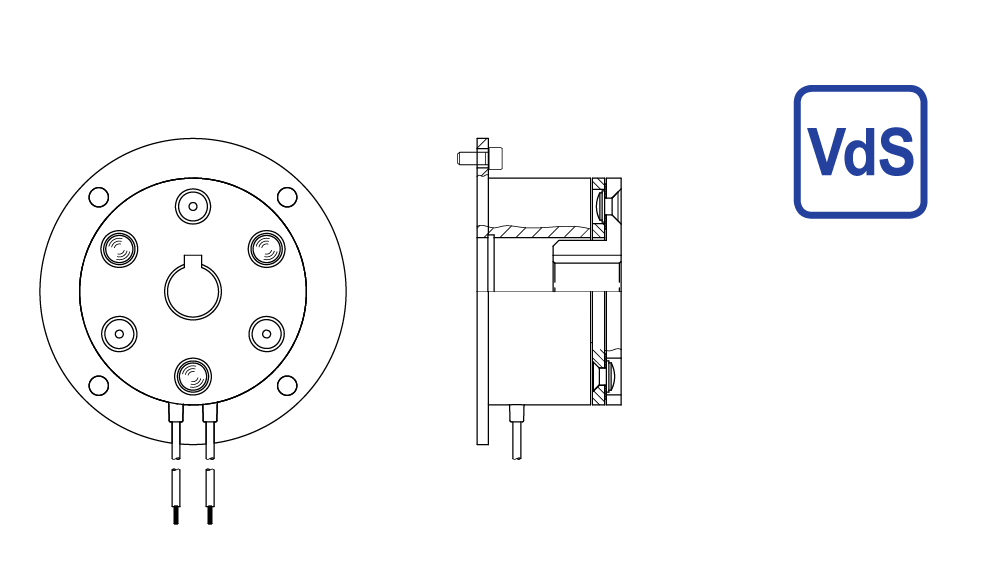

Die VdS-Überwachung dokumentiert maximale Qualität und Zuverlässigkeit von Produkten und Dienstleistungen. Besonders im Bereich der Sicherheitstechnik und der Tür- und Torantriebe schafft das VdS-Gütesiegel Vertrauen und Verlässlichkeit.

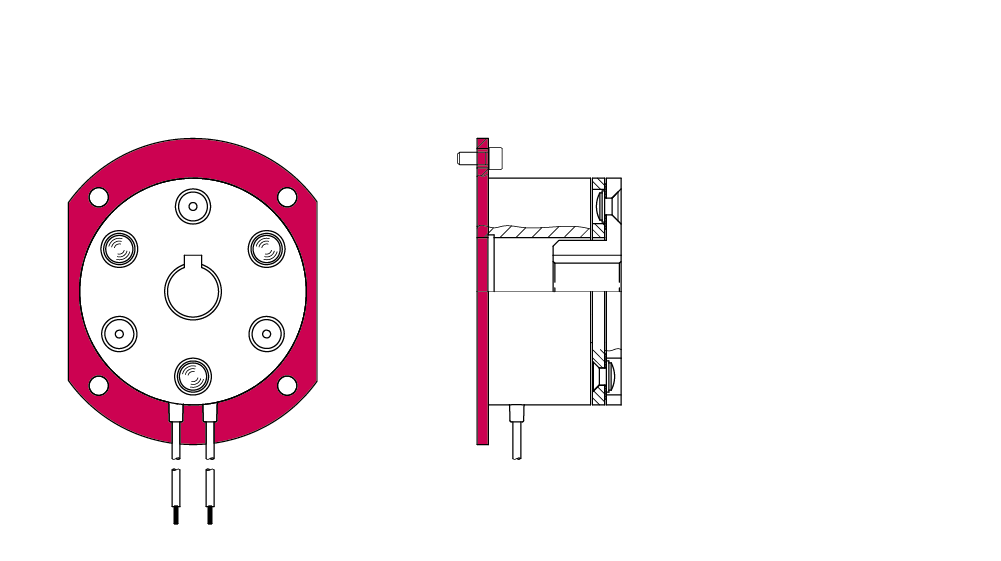

Falls der Standardflansch der COMBINORM B nicht zu der Anbausituation passt, so kann dieser im internen Fertigungsprozess bei KEB angepasst werden.

Sowohl die Geometrie, der Anschraublochkreis, die Durchgangsbohrungen, die Lochkreisaufteilung der Anschraubbohrungen oder das Hinzufügen einer Lagersitzeindrehung sind mögliche Anpassungen.

Sollen die Endprodukte auch auf dem kanadischen oder amerikanischen Markt eingesetzt werden, ist eine entsprechende Zertifizierung der COMBINORM B möglich.

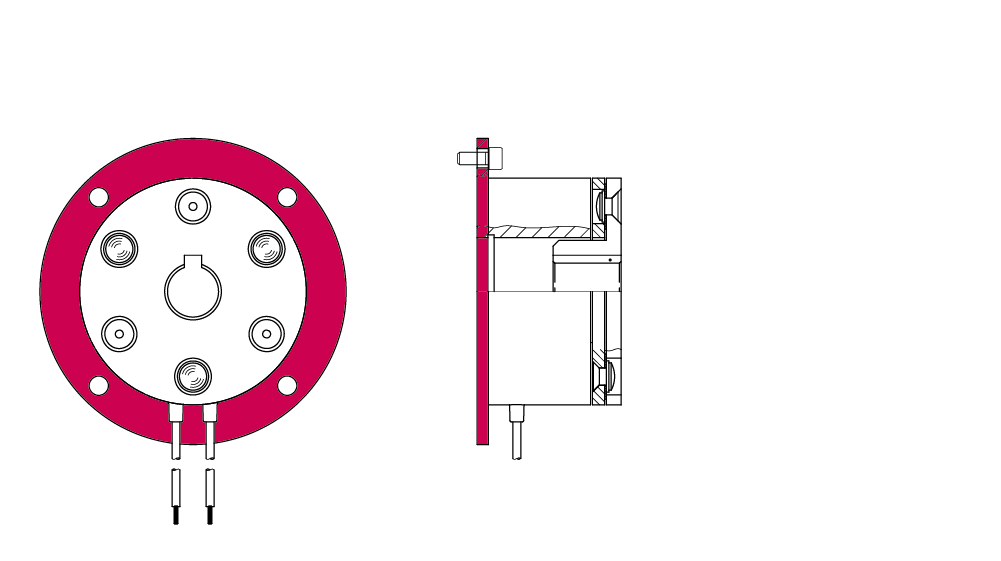

Bei einer flanschmontierten COMBINORM B wird der Magnet direkt an der Anschraubfläche, zum Beispiel dem Motorlagerschild, montiert und der Anker auf der Welle fixiert.

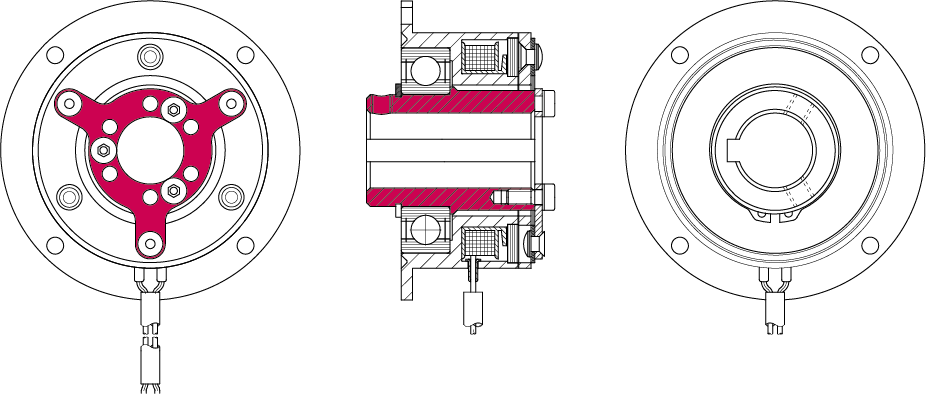

Bei der COMBINORM B als wellenmontierte Ausführung wird der Magnet einschließlich des montierten Ankerteils auf der Welle befestigt. Das Magnetteil wird hierbei über die Anschraubbohrungen im Flansch am Gehäuse oder Lagerschild befestigt.

Hierbei ist das Magnetteil auf der Welle gelagert.

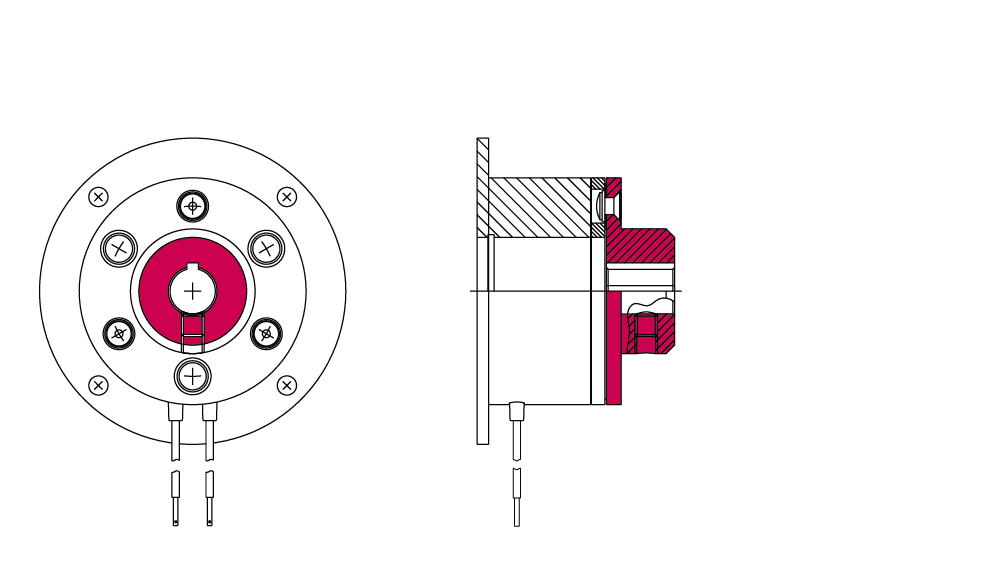

Die COMBINORM B Ausführung mit Nabenhals nach außen ist die montagefreundlichste Ausführung.

Hierbei wird der Anker außerhalb des Magnetgehäuses auf der Welle befestigt.

Die Nabe kann auf Kundenwunsch sowohl mit als auch ohne durchgängiger Passfedernut und Gewindebohrungen mit Gewindestiften im Nabenhals ausgeführt werden.

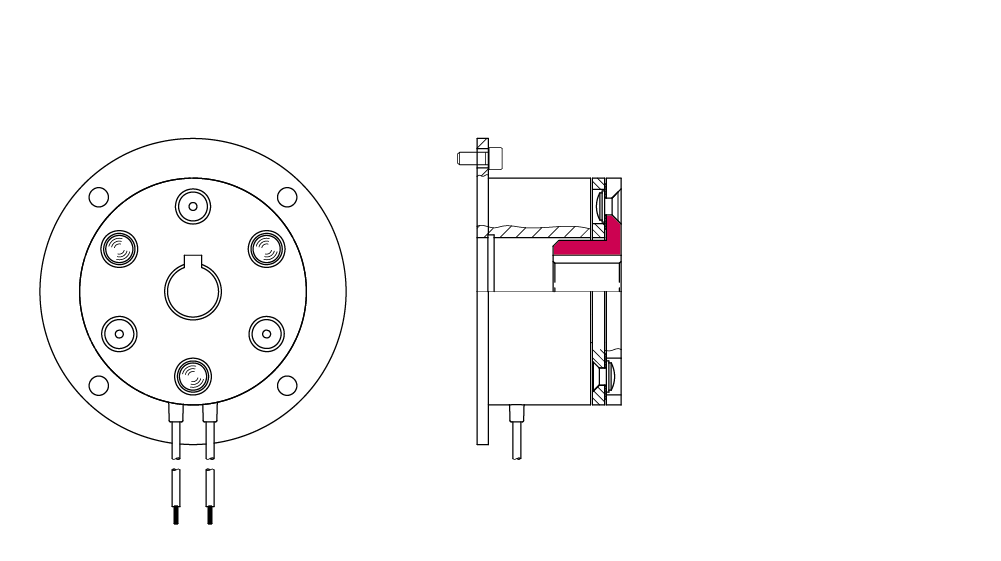

Der Nabenhals im Magneten der COMBINORM B wird für einen kürzeren Aufbau als mit dem Nabenhals außen verwendet.

Die Nabe kann auf Kundenwunsch sowohl mit als auch ohne durchgängiger Passfedernut und Gewindebohrungen mit Gewindestiften im Nabenhals ausgeführt werden.

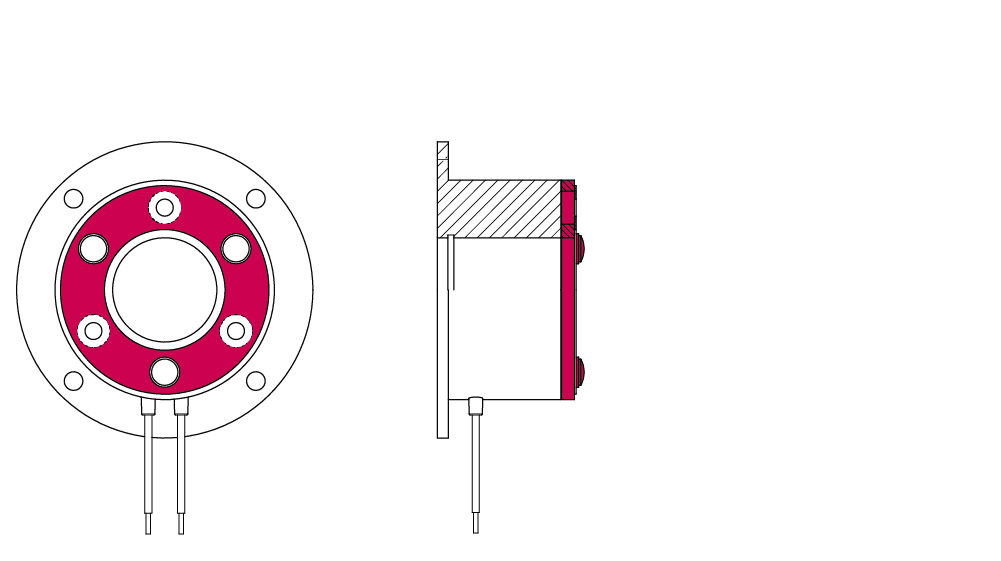

Die Ausführung ohne Nabenhals bildet die axial kürzeste Ausführung der COMBINORM B.

Hierbei wird das Ankerteil direkt auf der Anschraubfläche wie zum Beispiel dem Ritzel, der Riemenscheibe oder dem Wellenende montiert.

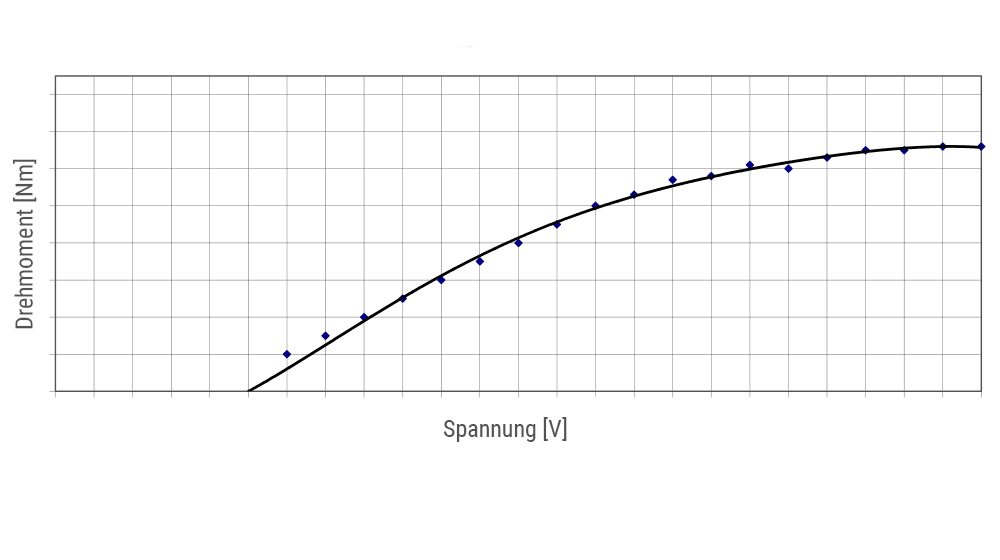

Das Drehmoment der Arbeitsstrombremse COMBINORM B kann durch die Regelung der Spannung stufenlos verändert werden. Ein weitere Vorteil ist die Möglichkeit der Energieeinsparung, da das Drehmoment vom Erregerstrom abhängt und somit die Leistung bei geringerem Drehmoment ebenfalls reduziert wird.

Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.

Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.

Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.

TECHNISCHE DATEN

GrößeKennmoment M[Nm]Standardleistung[W]Durchmesser [mm]max. Nabenbohrung [mm]
010,56396
020,756458
031,585410
053106515
067128020
07151610022
08302112530
09652815035
101303819045
112505023060
125006529070
13*7508035590
14*1250100440100

Standardspannung: 24 V  |  Sonderspannung: auf Anfrage
