Frequenzumrichter

COMBIVERT G6

Der COMBIVERT G6 ist ein Frequenzumrichter für gesteuerte Anwendungen im Leistungsbereich von 0,75 kW bis 30 kW. Egal ob asynchroner Drehstrommotor oder synchroner Servomotor: Der G6 regelt das – ganz ohne Rückführung. Die modulare Antriebsplattform und die Durchgängigkeit sorgen für eine einheitliche Basis über die komplette Serie. Zusätzlich bietet der COMBIVERT G6 ein auf gesteuerte Anwendungen abgestimmtes Kommunikations- und Sicherheitskonzept, das den Ansprüchen an moderne Frequenzumrichter gerecht wird.

Highlights

  • Funktionale Durchgängigkeit über gesamten Leistungsbereich
  • Klassischer gesteuerter U/f-Betrieb und geregelter Betrieb ohne Geberrückführung
  • Für den geregelten Betrieb von Asynchron- und Synchronmotoren
  • Mit unterschiedlichen Feldbussen erhältlich
  • Integrierte Sicherheitstechnik und Netzfilter
  • In einer großen Bandbreite von Applikationen einsetzbar

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

TECHNISCHE DATEN

Gerätevarianten 1-phasig 230 V 3-phasig 400 V
Leistungsbereich 0,75 kW und 1,5 kW 0,75 kW … 30 kW
Nennströme 4 A und 7 A 2,6 A … 60 A
Spitzenströme (60 s) … 1,8 x In … 1,8 x In

Ansteuerung Analog/Digital oder Buskommunikation
Buskommunikation CANopen, IO-Link, EtherCAT oder VARAN
Parametrierschnittstellen Diagnose RS485/232
Parametrierschnittstellen Optional integriert
Funktionale Sicherheit STO optional mit „SSM mit Pegel f=0Hz“

Softwarefeatures
U/f-Funktionalitäten
Geregelter Betrieb ohne Geber Asynchron-/Synchronmaschine
Bremsenhandling
DC-Bremsung
Kundenparametergruppe
Acht Parametersätze, umschaltbar
PID-Regler
Power-Off-Funktion
u.v.m.

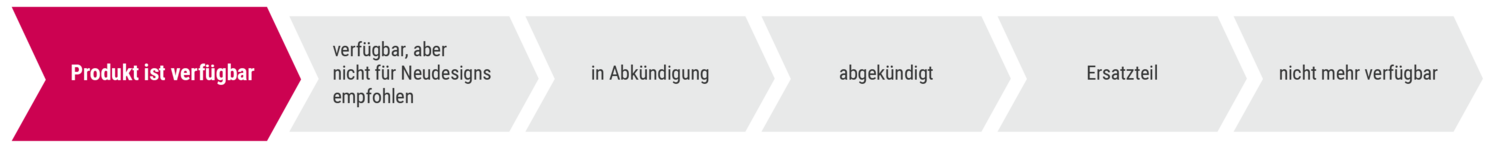

Status Produktlebenszyklus

Technologie

GEBERLOSE REGELUNG (SCL/ASCL/ASiCL)

Geberlos geregelt fahren und höchste Dynamik gewährleisten – ohne Drehzahleinbrüche bei Lastschwankungen: Die geberlosen KEB Regelverfahren ASCL (Asynchronous Sensorless Closed Loop) und SCL (Sensorless Closed Loop) machen es möglich, unabhängig davon, ob es um Asynchron-, Synchron-, Synchron-Reluktanz- oder IPM-Motoren geht. Mit ASiCL (Asynchronous single current closed loop) stellt KEB darüber hinaus eine ergänzende Lösung bereit, die auch im niedrigen Drehzahlbereich eine sehr gute Wellenperformance mit hohem Drehmoment gewährleistet. Bei untergeordneten Positionieraufgaben erledigt das Motormodell auch die Positionierung.

EtherCat

EtherCAT ist einer der weltweiten Feldbusstandards und geeignet für alle Applikationen. Die Feldbus-Kommunikation inklusive der Sicherheitstechnik vereint Performance sowie universelle Verfügbarkeit – und überzeugt durch seine große Marktakzeptanz. Kostengünstig und leicht zu implementieren, steht EtherCAT für schnellste Industrial Ethernet Technologie. Die Kommunikationsprofile CoE (CAN over EtherCAT) und EoE (Ethernet over EtherCAT) sowie das CiA402-Antriebsprofil (IEC 61800-7) sind integriert. Und auch Functional Safety stellt einen integralen Bestandteil via FSoE (FailSafe over EtherCAT) dar.

EtherCAT im Überblick

Varan-Bus

Die Anforderungen in der Spritzgießtechnik setzen in vielen Fällen ein leistungsstarkes Echtzeit-Ethernet voraus. Dafür eignet sich das VARAN-Bussystem, das sich preisgünstig und einfach implementieren lässt. Ein kurzer VARAN-Daten-Frame sorgt für die stetige Prüfung der Daten auf ihre Gültigkeit. Mit dem Ethernet lassen sich Anlagen und Maschinen in Echtzeit verbinden. VARAN ermöglicht eine große Flexibilität und stellt eine hohe Verfügbarkeit sicher – beste Voraussetzungen für den Einsatz in der Kunststoffbranche. Neben VARAN bieten die F6- und S6 Drive Controller auch weitere gängige Bussysteme wie EtherCAT, PROFINET oder POWERLINK an.

FUNKTIONALE SICHERHEIT

Elektrische Maschinen und Anlagen unterliegen immer höheren Sicherheitsanforderungen. Vereinfachen Sie Ihr Safety-Konzept mit integrierten Sicherheitsfunktionen der KEB Drive Controller. Die Überwachung von Drehzahlen, Positionen und diverser weiterer Funktionen erfolgt direkt in der Antriebselektronik. Die KEB Sicherheitssteuerung integriert die Anforderungen der Sicherheitstechnik in die funktionale Steuerungsumgebung. Die sichere Kommunikation zur Steuerungsebene bedient als weit verbreitete und etablierte Lösung FSOE (Fail Safe over EtherCAT) – alternativ dazu ist die Kommunikation über ProfiSafe verfügbar. Zusätzlich oder an Stelle eines sicheren Feldbussystems lassen sich einzelne Sicherheitsfunktionen vereinfacht auch über digitale Eingänge schalten. Mit der Zertifizierung von geberlosen Sicherheitsfunktionen sind drehzahlbehaftete Funktionen teilweise auch ohne Gebersystem realisierbar.

Mehr zur Funktionalen Sicherheit

In diesen Anwendungsbereichen im Einsatz

Intralogistik

Ob Lagerlogistik oder Krane: Im Bereich Material Handling sind Geschwindigkeit und Flexibilität gefragt. Hier sorgt KEB für den reibungslosen Waren- und Materialfluss.

Holzbearbeitungsmaschinen

Drehzahlvariable Frequenzumrichter von KEB schaffen die Grundlage für die Be- und Verarbeitung des C02-neutralen und nachwachsenden Rohstoffs Holz – und das mit Sicherheit.

Verpackungsmaschinen und Nahrungsmitteltechnik

Die Verarbeitung von Lebensmitteln und Verpackungsaufgaben setzt KEB mit robusten Komponenten um, die für den Einsatz unter rauen Umgebungsbedingungen geeignet sind.

Kunststofftechnik

Für die Extrusions- und Spritzgießtechnik bieten wir Hard- und Softwarelösungen aus einer Hand, die eine hohe Verfügbarkeit und Drehmomentgenauigkeit sicherstellen.

Dokumentation

file-icon
Installation G6 Steuerkarte MODBUS
(pdf, 01.02.2023, 1 MB)
file-icon
Installation G6 Steuerung CANopen
V00
(pdf, 23.02.2017, 2 MB)
file-icon
Installation G6 Steuerung EtherCAT
V00
(pdf, 23.02.2017, 2 MB)
file-icon
Installation G6 Steuerung IO-Link
V00
(pdf, 23.02.2017, 2 MB)
file-icon
Installation G6 Steuerung VARAN
V00
(pdf, 23.02.2017, 2 MB)
file-icon
Installation KTY-Auswertung
V05
(pdf, 06.11.2020, 2 MB)
file-icon
Installationsanleitung G6 Bremswiderstände
V1K
(pdf, 28.12.2016, 850 KB)
file-icon
Installationsanleitung G6 Ferritringe
V01
(pdf, 16.04.2018, 1 MB)
file-icon
Installationsanleitung G6 Gehäuse A
V07
(pdf, 19.05.2021, 3 MB)
file-icon
Installationsanleitung G6 Gehäuse B
V09
(pdf, 19.05.2021, 3 MB)
file-icon
Installationsanleitung G6 Gehäuse C
V09
(pdf, 19.05.2021, 5 MB)
file-icon
Installationsanleitung G6 Gehäuse E
V07
(pdf, 19.05.2021, 4 MB)
file-icon
Installationsanleitung G6 Motorumrichter
V00
(pdf, 15.12.2017, 3 MB)
file-icon
Kurzanleitung G6
V01
(pdf, 12.02.2020, 3 MB)
file-icon
Kurzanleitung G6
V01
(pdf, 12.02.2020, 3 MB)
file-icon
Kurzanleitung G6 SCL
V00
(pdf, 27.12.2016, 1 MB)
file-icon
Parameterbeschreibung G6 ASCL
V00
(pdf, 25.11.2014, 3 MB)
file-icon
Parameterbeschreibung G6 SCL
V00
(pdf, 27.12.2016, 3 MB)
file-icon
Parameterbeschreibung G6 u/f-Steuerung
V00
(pdf, 27.12.2016, 3 MB)
file-icon
Programmierhandbuch G6 CANopen-Steuerung
V02
(pdf, 05.09.2023, 2 MB)
file-icon
Programmierhandbuch G6 IO-Link-Steuerung
V03
(pdf, 29.08.2023, 2 MB)
file-icon
Programmierhandbuch G6 Leistungsteil
V1B
(pdf, 21.02.2019, 8 MB)
file-icon
Programmierhandbuch G6 VARAN-Steuerung
V02
(pdf, 31.08.2023, 1 MB)
file-icon
Sicherheitshandbuch G6 STO
V1H
(pdf, 04.05.2017, 2 MB)
file-icon
3D-Step-Modell G6 Gehäuse A
(STEP, 27.12.2016, 4 MB)
file-icon
3D-Step-Modell G6 Gehäuse B
(STEP, 27.12.2016, 3 MB)
file-icon
3D-Step-Modell G6 Gehäuse C
(STEP, 27.12.2016, 5 MB)
file-icon

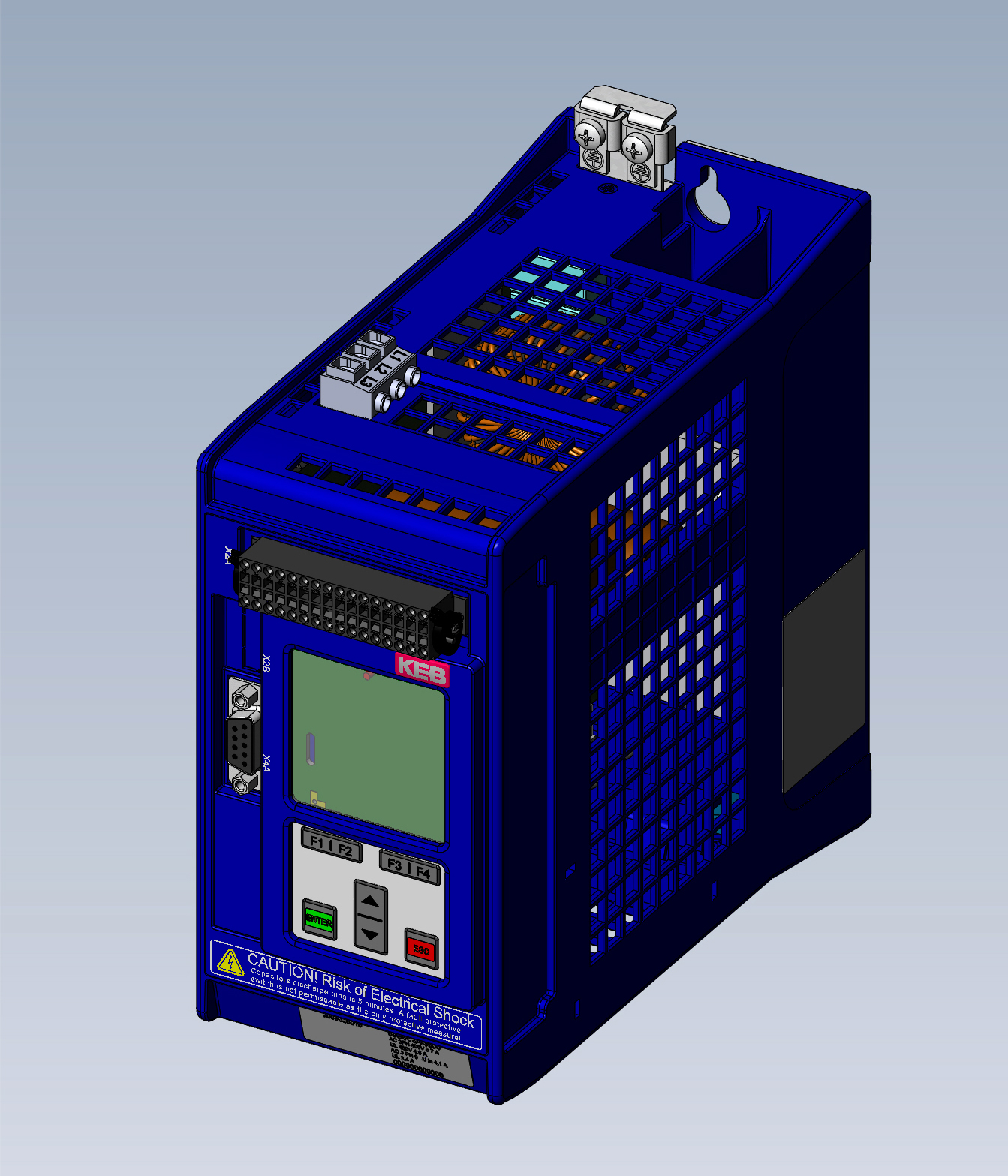

JPG-Bild G6 Gehäuse A
(JPG, 11.05.2017, 921 KB)
file-icon

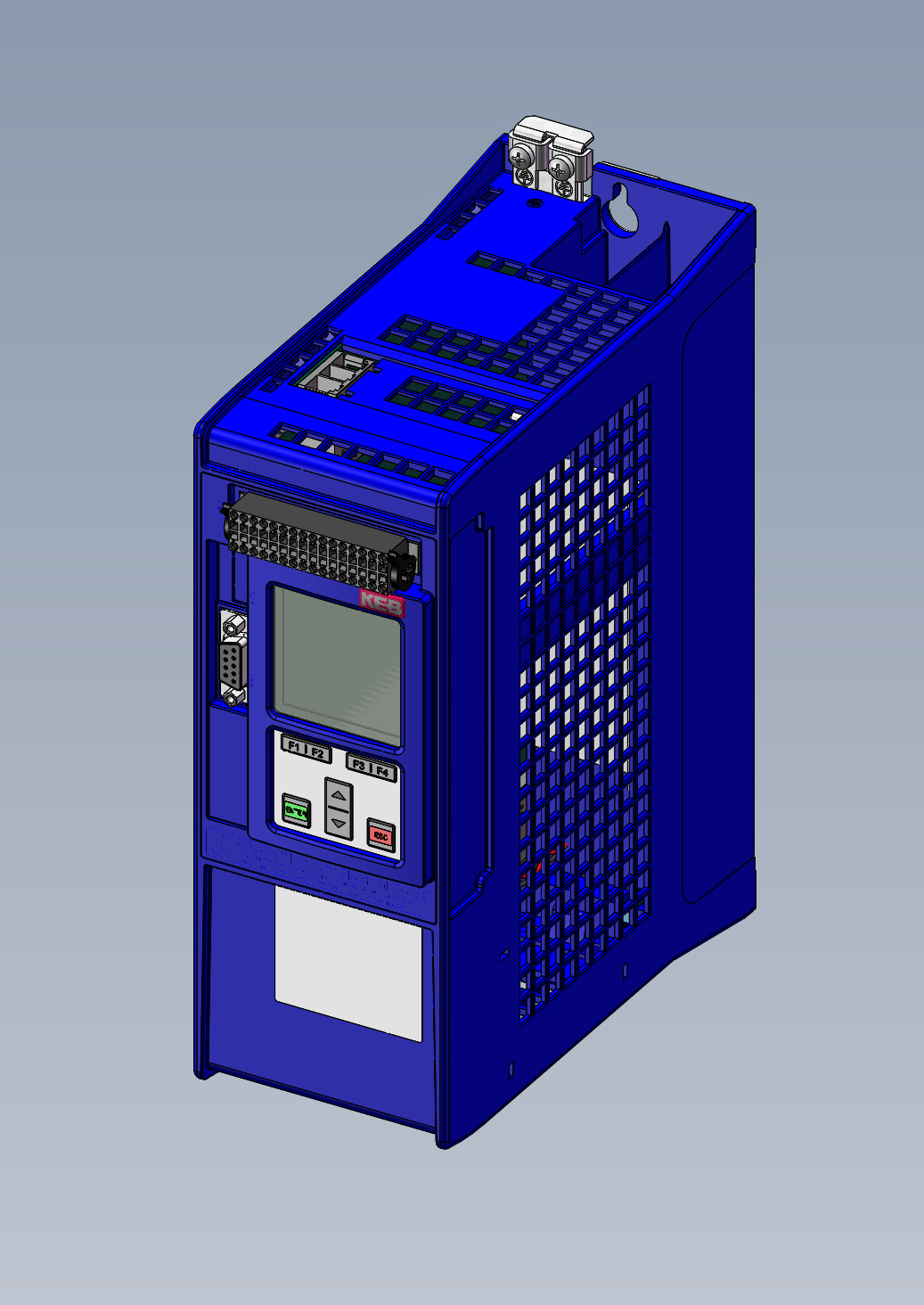

JPG-Bild G6 Gehäuse B
(JPG, 11.05.2017, 652 KB)
file-icon

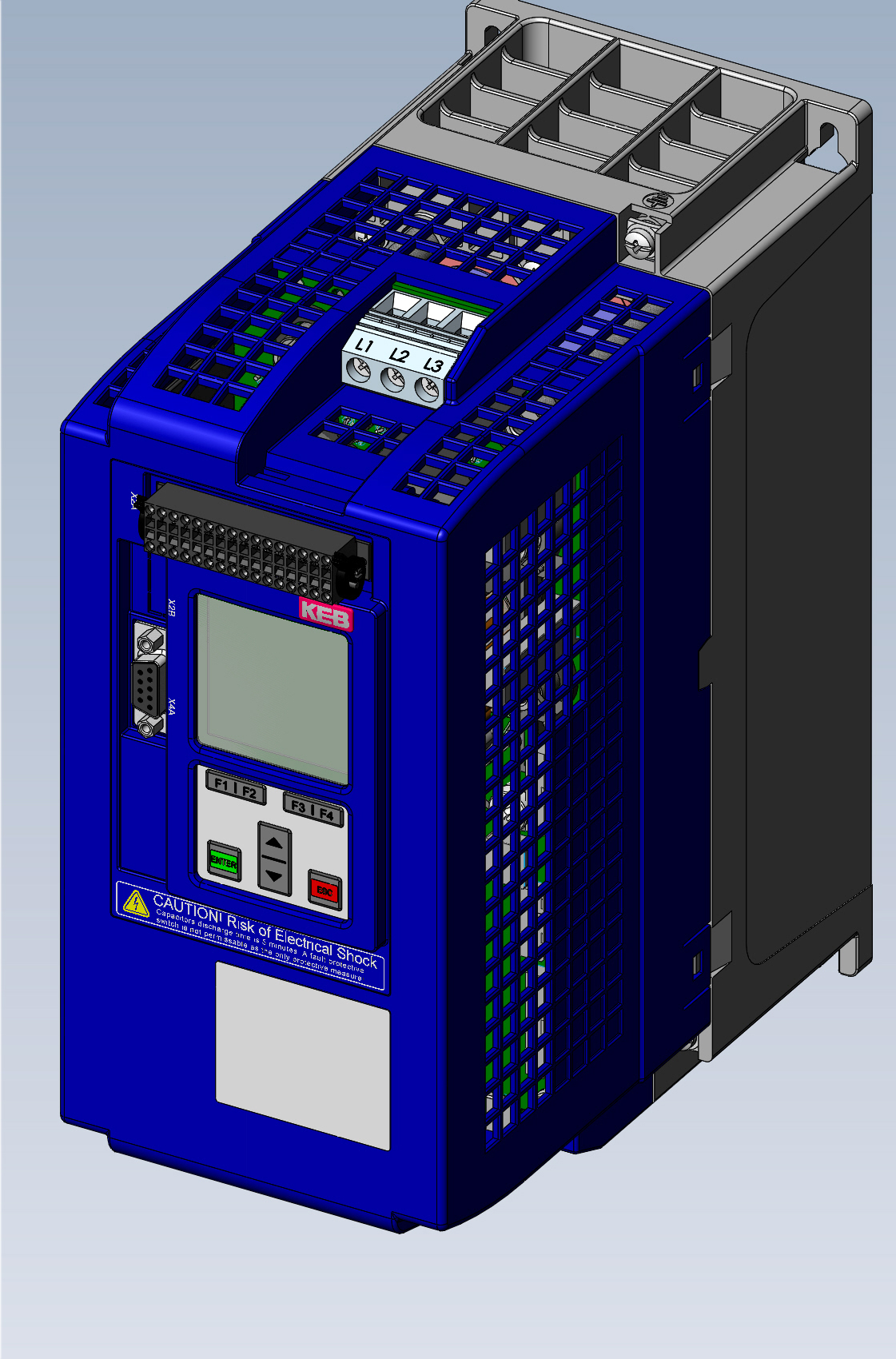

JPG-Bild G6 Gehäuse C
(jpg, 11.05.2017, 932 KB)
file-icon

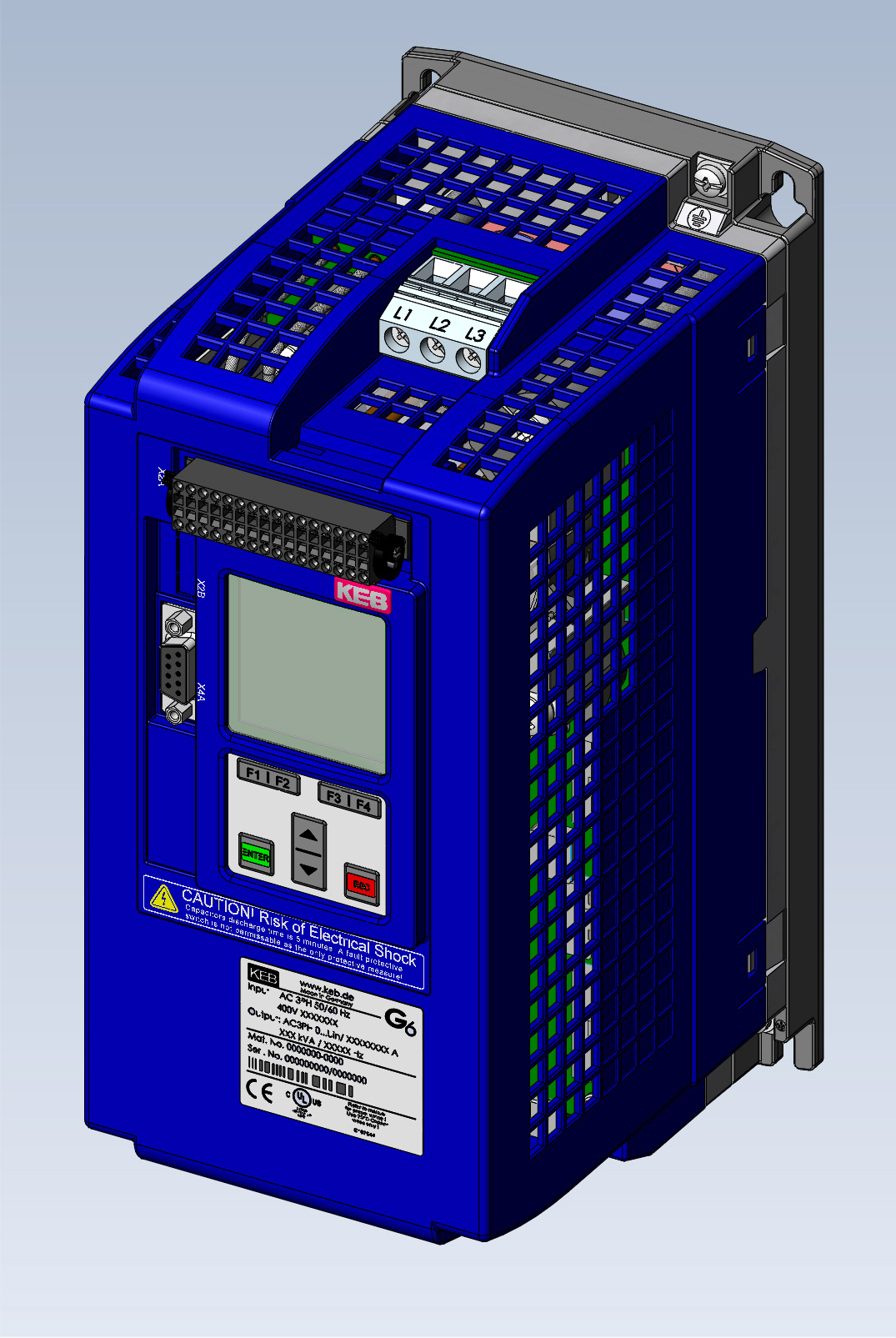

JPG-Bild G6 Gehäuse C Flat Rear
(jpg, 11.05.2017, 954 KB)
file-icon

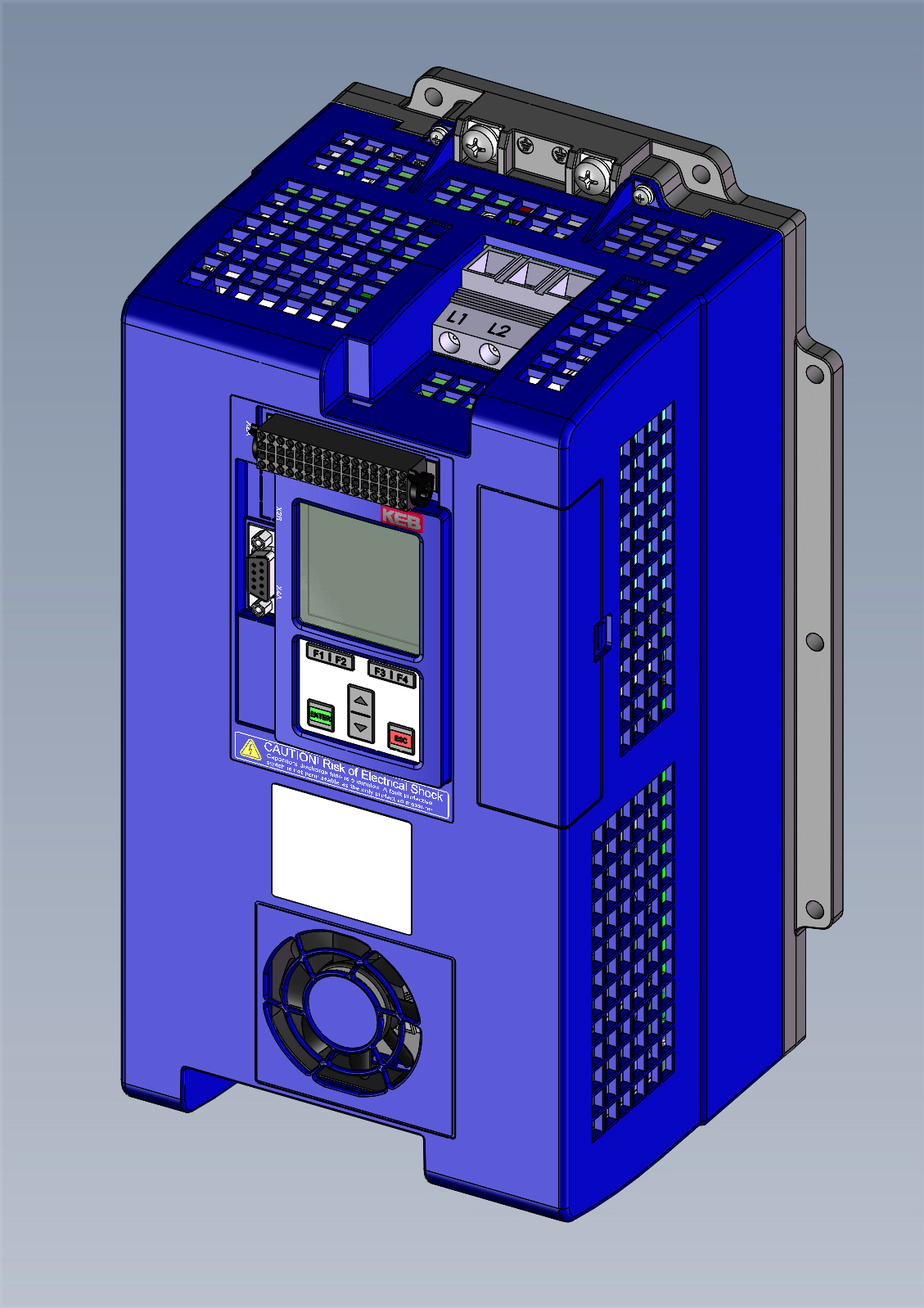

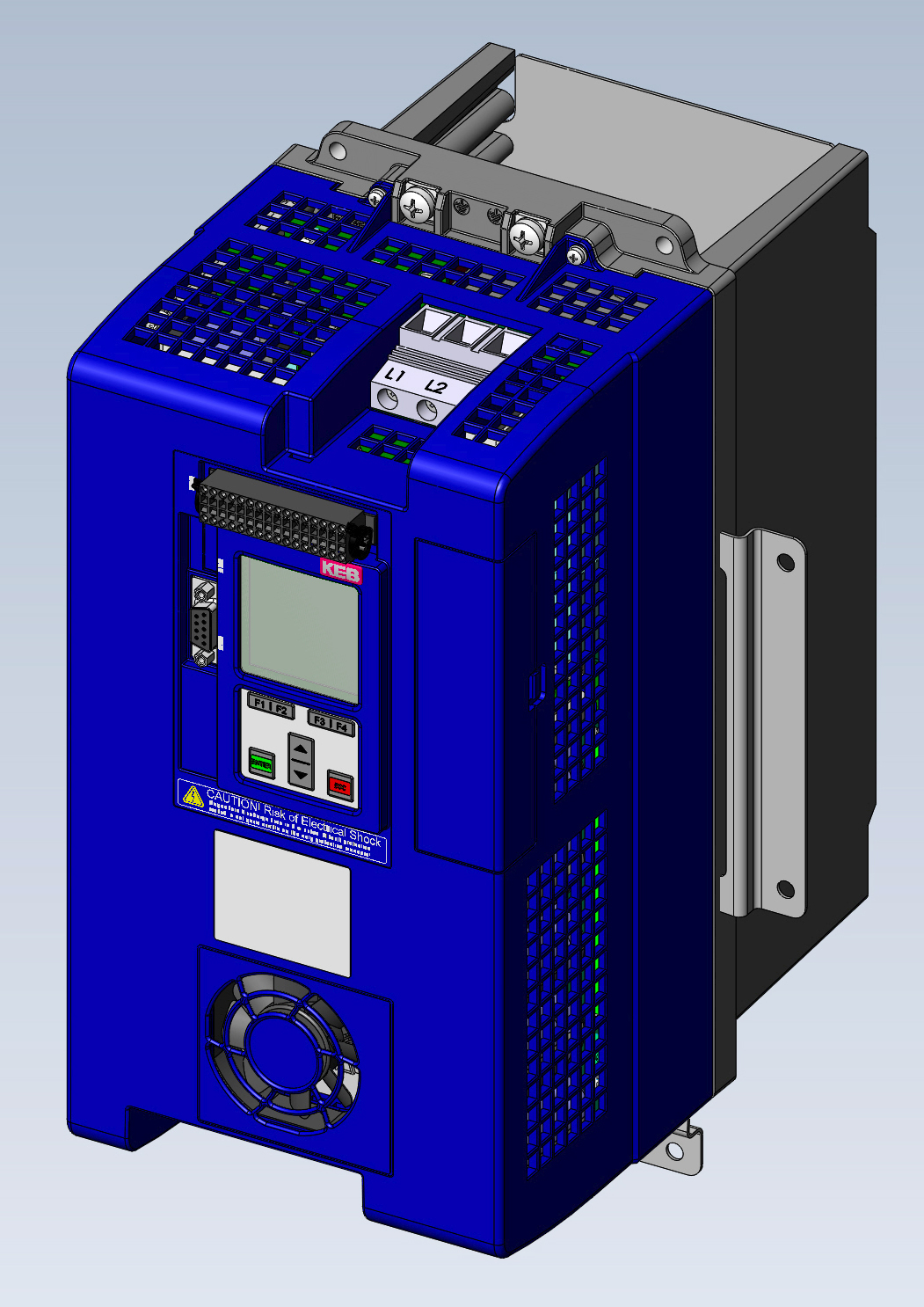

JPG-Bild G6 Gehäuse E Flat Rear
(JPG, 11.05.2017, 856 KB)
file-icon

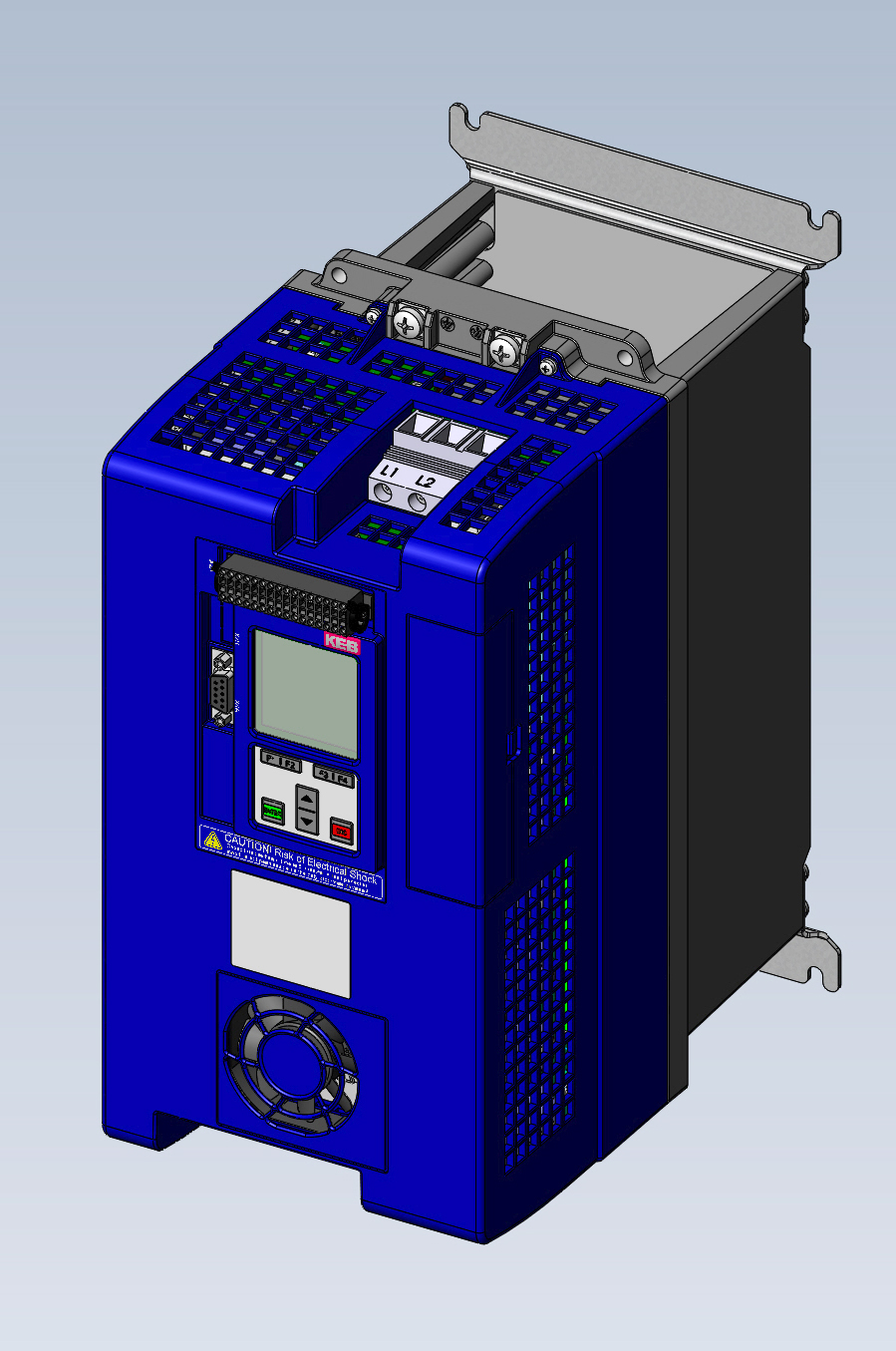

JPG-Bild G6 Gehäuse E Standard
(jpg, 11.05.2017, 555 KB)
file-icon
Energieeffizienz 07G6 Gehäuse A
(pdf, 13.04.2018, 142 KB)
file-icon
Energieeffizienz 12G6 Gehäuse B
(pdf, 14.05.2018, 129 KB)
file-icon
Energieeffizienz 13G6 Gehäuse B
(pdf, 14.05.2018, 129 KB)
file-icon
Energieeffizienz 14G6 Gehäuse C
(pdf, 14.05.2018, 134 KB)
file-icon
Energieeffizienz 15G6 Gehäuse C
(pdf, 14.05.2018, 134 KB)
file-icon
Energieeffizienz 16G6 Gehäuse E
(pdf, 14.05.2018, 134 KB)
file-icon
Energieeffizienz 19G6 Gehäuse E
(pdf, 14.05.2018, 134 KB)
file-icon
EPLAN G6
V01
(zip, 27.05.2019, 4 MB)
file-icon
Baumusterprüfung G6 Safety STO/SSM
03/21
(pdf, 21.10.2021, 665 KB)
file-icon
CCC Erklärung
01/23
(pdf, 20.04.2017, 369 KB)
file-icon
EU Konformitätserklärung G6
R0H
(pdf, 04.01.2019, 303 KB)
file-icon
EU Konformitätserklärung Safety G6
R0F
(pdf, 12.07.2017, 494 KB)
