Minibremse

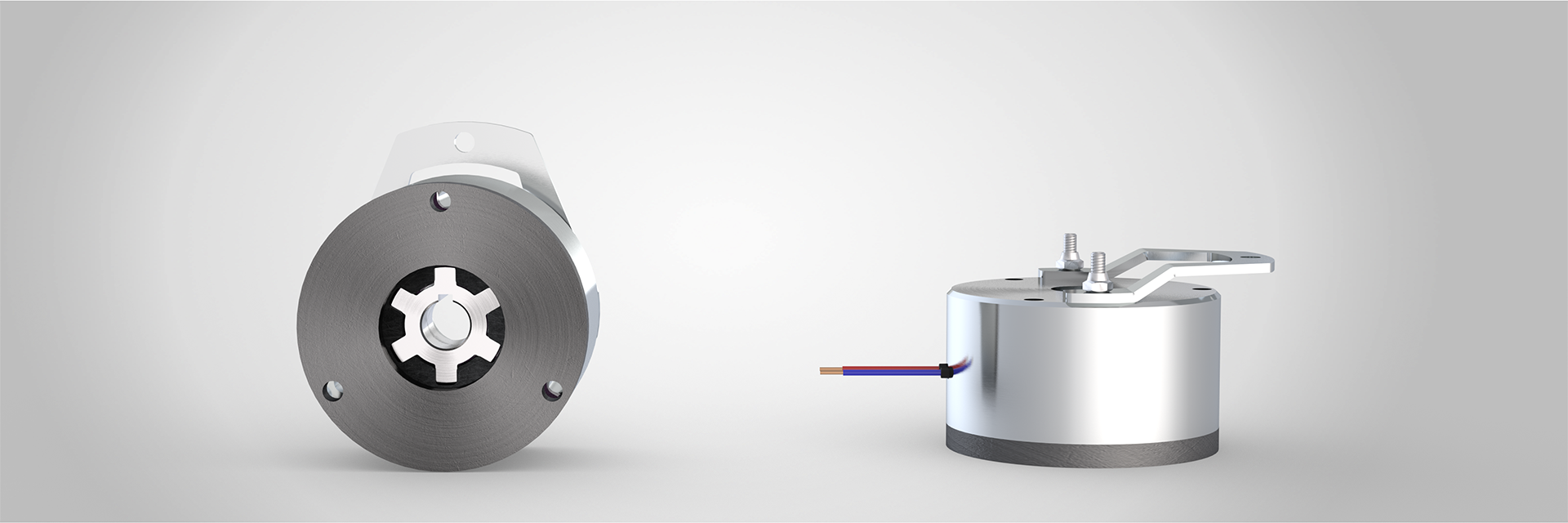

COMBISTOP 08

Die COMBISTOP Typ 08 ist die Mini-Baureihe ruhestrombetätigter Federkraftbremsen von KEB. Die Bremsenlösung zeichnet sich durch eine besonders kompakte Bauweise aus und ist für kleine Lasten konzipiert. Der Typ 08 kann als Betriebsbremse für dynamische Applikationen sowie als Haltebremse mit Notstoppfunktion für statische Applikationen eingesetzt werden.

Der Drehmomentbereich der Minibremse liegt bei 0,3 Nm bis 2 Nm.

Highlights

  • 2 Baugrößen
  • Anbaufertig eingestellter Luftspalt
  • Einsatz als Betriebs- oder Haltebremse
  • ISO-Klasse B nach VDE 0580
  • CSA / CUS zertifiziert
  • Ausgelegt für S1-Betrieb bzw. 100% Einschaltdauer
  • Standardspannungen 24 / 105 / 180 / 205V

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Optionen

Zum manuellen Öffnen der COMBISTOP 08 kann diese optional mit einer Handlüftung ausgestattet werden.

Der Einsatz ist besonders von Vorteil in stromlosen Situationen, wenn die Applikation trotzdem bewegt werden soll. Auch bei einem verschlissenen Rotor kann die Bremse mit der Handlüftung gelüftet werden.

Die COMBISTOP 08 kann optional mit einem Flansch ausgestattet werden.

Weist das Motorlagerschild nicht die entsprechenden Eigenschaften wie Materialgüte oder Ebenheit auf, so dient ein Flansch als optimale Gegenreibfläche.

Die COMBISTOP 08 lässt sich mit einem Verschlussstopfen gegen die äußere Umgebung abdichten.

Für besonders raue und kalte Umgebungen kann die COMBISTOP 08 als CCV-Ausführung produziert werden. Temperaturen bis -40°C stellen somit kein Problem für die Bremse dar.

Ist ein geändertes Bremsmoment für die Anwendung erforderlich, kann im internen Produktionsprozess ein kundenspezifisch erhöhtes oder verringertes Moment realisiert werden.

Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.

Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.

Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.

TECHNISCHE DATEN

GrößeReduziertes Drehmoment [Nm]minKennmoment M2 [Nm]Erhöhtes Moment* [Nm]maxStandardleistung [W]Durchmesser [mm]max. Nabenbohrung [mm]
0B-0,3-6408
000,51211 … 1559,510

*Haltebremse mit Notstoppfunktion
Standardspannung: 24 V, 105 V, 180 V, 205 V  |  Sonderspannung: auf Anfrage

Dokumentation

file-icon
COMBISTOP 08
(zip, 10.12.2021, 2 MB)
