Permanentmagnet-Synchronmotoren / Servomotoren

DYNAMIC LINE

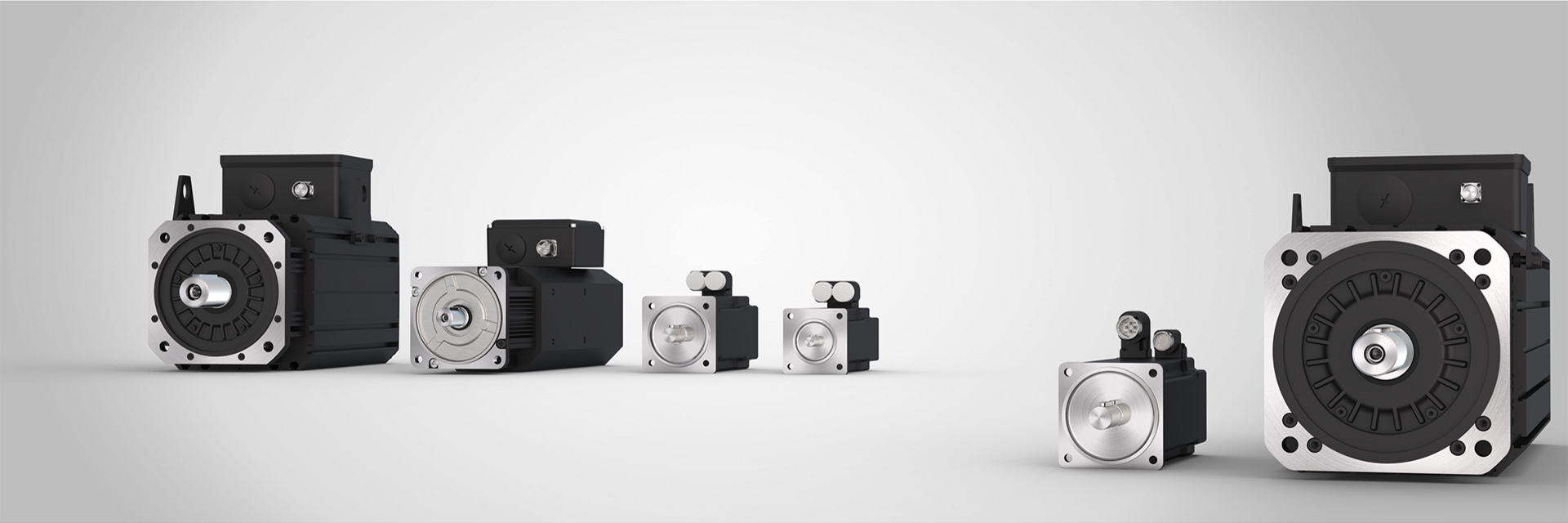

Wann immer es auf hohe Leistungen ankommt, sind die Permanentmagnet-Servomotoren von KEB die richtige Wahl. Wirtschaftlich, langlebig und besonders kraftvoll stehen die DL3 und DL4 Motoren für eine sehr hohe Leistungsdichte. Nennmomente von 11 bis 520 Nm (DL4) sowie 0,2 bis 70 Nm (DL3) sprechen für sich.

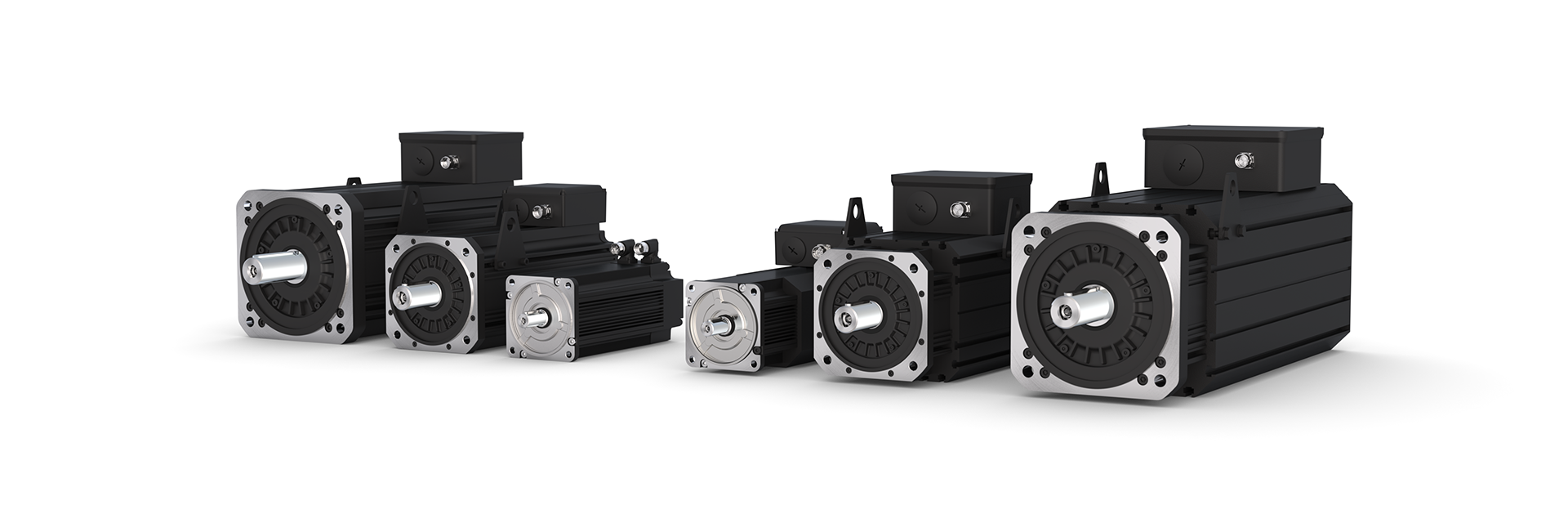

Die Motoren der Dynamicline DL4 können entsprechend Ihres Bedarfs als unbelüftete oder Fremdbelüftete Ausführung zur Verfügung gestellt werden. Auch die Leistung der Motoren richtet sich flexibel nach den Anforderungen Ihrer Anwendung. Per Adapter sind die Permanentmagnet-Servomotoren einfach mit Getrieben kombinierbar.

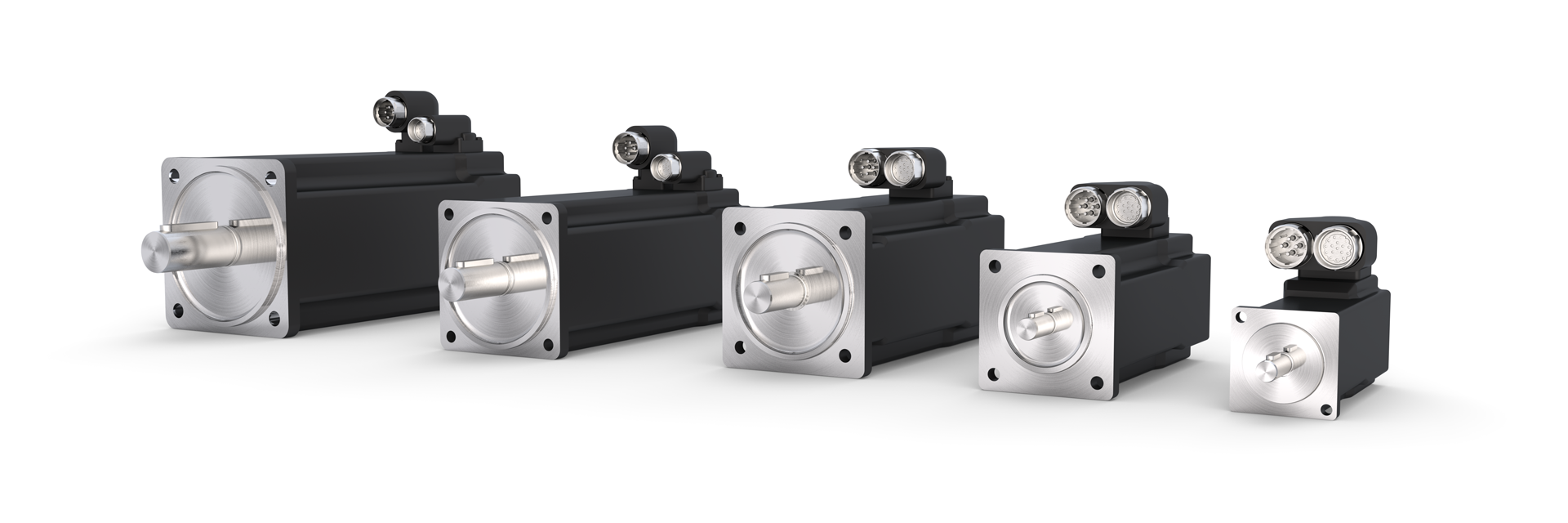

Mit glatter Oberfläche und kompakten Winkelsteckern sind die DL3-Motoren bereit für vielfältige Einsätze im Maschinenbau.
Entsprechend Ihres Bedarfs sind sie als unbelüftete oder fremdbelüftete Ausführung verfügbar und auch die Leistung der Motoren richtet sich flexibel nach den Anforderungen Ihrer Anwendung. Per Adapter sind die Permanentmagnet-Servomotoren einfach mit Getrieben kombinierbar.

Highlights

  • Permanentmagnetsychronmotoren für hohe Leistungen
  • Sehr hohe Leistungsdichte
  • Unterschiedliche Optionen möglich
  • Vorbereitet für Einsatz an Drive Controllern F6 & S6 (Kabel Download usw.)

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

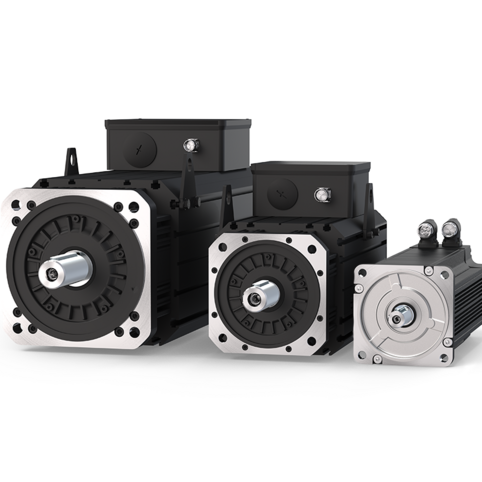

Permanentmagnet-Synchronmotoren DL4

DL4 Motoren

Erfahren Sie hier direkt mehr zu den technischen Daten der Motoren DL4

DYNAMIC LINE 4

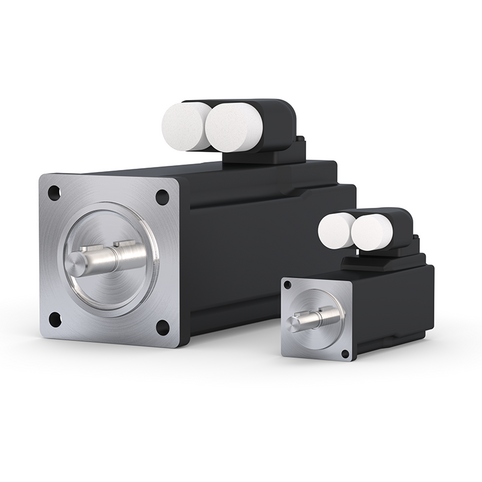

Permanentmagnet-Synchronmotoren DL3

DL3 Motoren

Erfahren Sie hier direkt mehr zu den technischen Daten der Motoren DL3

DYNAMIC LINE 3

Technische Daten

DYNAMIC LINE DL4

Drehzahlen zwischen 1.000 bis 3.000 U/min Systemspannung 400 V
Größe Drehmoment M0
SE … 48 Nm
SF … 172 Nm
SG … 520 Nm

Optionen

DYNAMIC LINE DL4

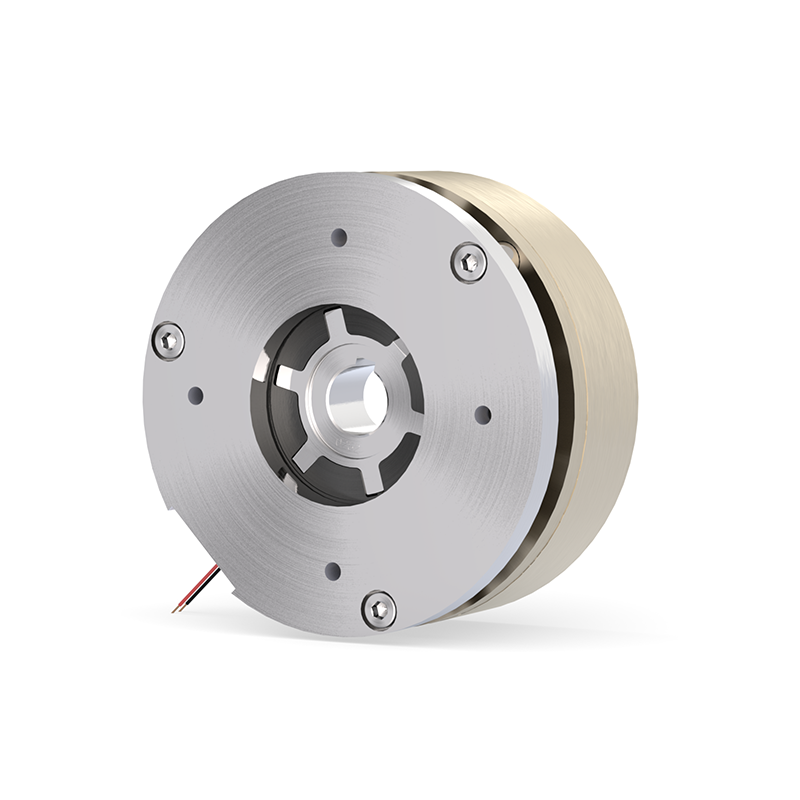

Federkraftbremse COMBISTOP
Federkraftbremse COMBISTOP

Bremse

Geber

  • Resolver
  • Absolutwertgeber (Hiperface)









Zubehör

Dokumentation

file-icon
Anleitung Dynamic Line 1
V01
(pdf, 23.01.2023, 3 MB)
file-icon
Manual Dynamic Line 1
V01
(pdf, 23.01.2023, 3 MB)
file-icon
Anleitung Dynamic Line 2
V03
(pdf, 23.01.2023, 4 MB)
file-icon
Manual Dynamic Line 2
V03
(pdf, 23.01.2023, 4 MB)
file-icon
Anleitung DL2 für H6
Rev.1F
(pdf, 23.01.2023, 4 MB)
file-icon
Manual DL2 for H6
Rev.1F
(pdf, 23.01.2023, 4 MB)
file-icon
Manual Safety and start-up of three-phase motors
Rev.1B
(pdf, 27.05.2019, 808 KB)
file-icon
Anleitung Sicherheit und Inbetriebnahme von Drehstrommotoren
Rev.1B
(pdf, 27.05.2019, 797 KB)
file-icon
Anleitung Dynamic Line 2 mit Sonderflansch
V00
(pdf, 27.05.2019, 2 MB)
file-icon
Manual Dynamic Line 2 with special flange
V00
(pdf, 27.05.2019, 3 MB)
file-icon
Gebrauchsanleitung - Servomotore DL3
V09
(pdf, 02.09.2021, 3 MB)
file-icon
Instructions for Use - Servo Motors DL3
v09
(pdf, 30.11.2022, 3 MB)
file-icon
Instructions for Use - Servo Motors DL4
V04
(pdf, 23.11.2022, 5 MB)
file-icon
Gebrauchsanleitung - Servomotore DL4
V04
(pdf, 23.11.2022, 5 MB)
file-icon
3D-Step-Modell DL3 Größe A1 ohne Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Modell DL3 Größe A1 mit Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Model DL3 Größe A2 ohne Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Modell DL3 Größe A2 mit Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Modell DL3 Größe A3 ohne Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Modell DL3 Größe A3 mit Bremse
(stp, 27.05.2019, 364 KB)
file-icon
3D-Step-Modell DL3 Größe B1 ohne Bremse
(stp, 27.05.2019, 653 KB)
file-icon
3D-Step-Modell DL3 Größe B2 ohne Bremse
(stp, 27.05.2019, 653 KB)
file-icon
3D-Step-Modell DL3 Größe B3 ohne Bremse
(stp, 27.05.2019, 651 KB)
file-icon
3D-Step-Modell DL3 Größe B3 mit Bremse
(stp, 27.05.2019, 652 KB)
file-icon
3D-Step-Modell DL3 Größe C1 ohne Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Modell DL3 Größe C1 mit Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Modell DL3 Größe D1 ohne Bremse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe D1 mit Bremse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe D2 ohne Bemse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe D2 mit Bremse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe D3 ohne Bremse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe D3 mit Bremse
(stp, 27.05.2019, 538 KB)
file-icon
3D-Step-Modell DL3 Größe E1 ohne Bremse
(stp, 27.05.2019, 550 KB)
file-icon
3D-Step-Modell DL3 Größe E1 mit Bremse
(stp, 27.05.2019, 551 KB)
file-icon
3D-Step-Modell DL3 Größe E2 ohne Bremse
(stp, 27.05.2019, 550 KB)
file-icon
3D-Step-Modell DL3 Größe E2 mit Bremse
(stp, 27.05.2019, 552 KB)
file-icon
3D-Step-Modell DL3 Größe E3 ohne Bremse
(stp, 27.05.2019, 550 KB)
file-icon
3D-Step-Modell DL3 Größe E3 mit Bremse
(stp, 27.05.2019, 550 KB)
file-icon
3D-Step-Modell DL3 Größe F1 ohne Bremse
(stp, 27.05.2019, 904 KB)
file-icon
3D-Step-Modell DL3 Größe F1 mit Bremse
(stp, 27.05.2019, 903 KB)
file-icon
3D-Step-Modell DL3 Größe F2 mit Bremse
(stp, 27.05.2019, 903 KB)
file-icon
3D-Step-Modell DL3 Größe F3 ohne Bremse
(stp, 27.05.2019, 906 KB)
file-icon
3D-Step-Modell DL3 Größe F3 mit Bremse
(stp, 27.05.2019, 906 KB)
file-icon
3D-Step-Modell DL3 Größe B1 mit Bremse
(stp, 27.05.2019, 649 KB)
file-icon
3D-Step-Modell DL3 Größe C2 ohne Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Modell DL3 Größe C2 mit Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Modell DL3 Größe C3 mit Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Modell DL3 Größe F2 ohne Bremse
(stp, 27.05.2019, 906 KB)
file-icon
3D-Step-Modell DL3 Größe B2 mit Bremse
(stp, 27.05.2019, 650 KB)
file-icon
3D-Step-Modell DL3 Größe C3 ohne Bremse
(stp, 27.05.2019, 541 KB)
file-icon
3D-Step-Model DL3 Größe 03 ohne Bremse
(stp, 02.03.2021, 329 KB)
file-icon
3D-Step-Model DL3 Größe 01 mit Bremse
(stp, 02.03.2021, 329 KB)
file-icon
3D-Step-Model DL3 Größe 01 ohne Bremse
(stp, 02.03.2021, 330 KB)
file-icon
3D-Step-Model DL3 Größe 02 mit Bremse
(stp, 02.03.2021, 329 KB)
file-icon
3D-Step-Model DL3 Größe 02 ohne Bremse
(stp, 02.03.2021, 329 KB)
file-icon
3D-Step-Model DL3 Größe 03 mit Bremse
(stp, 02.03.2021, 329 KB)
file-icon
Katalog DL Dynamic Line DL3 (de)
(pdf, 27.04.2021, 4 MB)
file-icon
Catalogue DL Dynamic Line DL3 (en)
(pdf, 27.04.2021, 4 MB)
file-icon
Katalog COMBIVERT S6 (de)
(pdf, 05.03.2021, 7 MB)
file-icon
Catalogue COMBIVERT S6 (en)
(pdf, 05.03.2021, 7 MB)
file-icon
Catalogue HighTorque Motors Series DL4 (en)
(pdf, 07.11.2022, 690 KB)

Technische Daten

DYNAMIC LINE DL3

Drehzahlen zwischen 1.000 – 8.000 U/min / Systemspannung 400 V (Größe A - F) 230 V (Größe 0)
Größe Drehmoment M0
0_SMHF … 0,5 Nm
A_SMHF … 1,2 Nm
B_SMHF … 3,2 Nm
C_SMHF … 5,6 Nm
D_SMHF … 11,4 Nm
E_SMHF … 29 Nm
F_SMHF … 72 Nm

Optionen

DYNAMIC LINE DL3

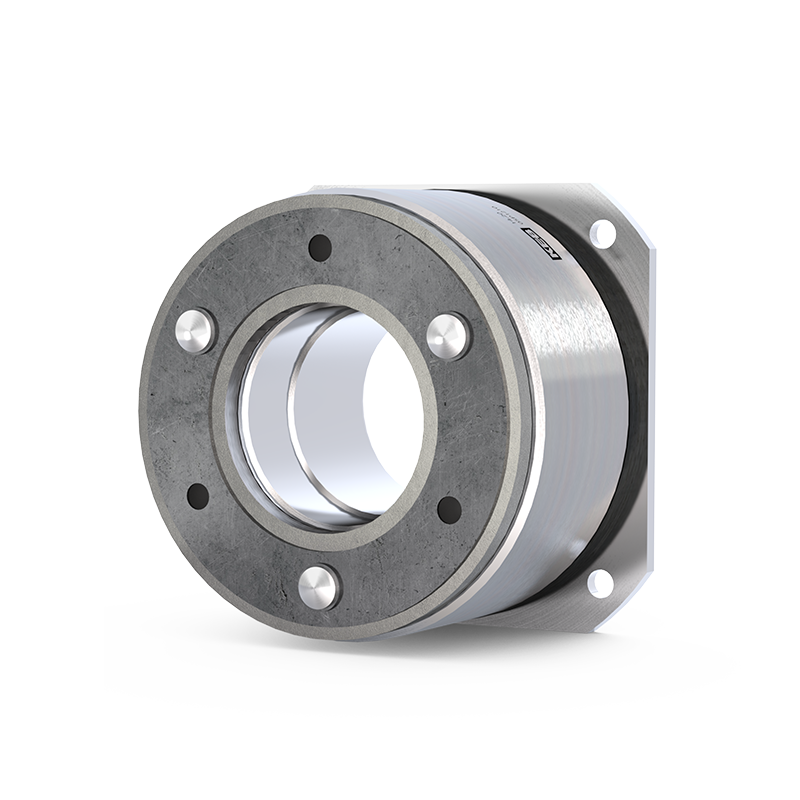

Permanentmagnetbremse COMBIPERM
