Elektromagnetische Zahnkupplung
COMBINORM T
Die Arbeitsstromkupplung COMBINORM T kuppelt, wie die COMBINORM C, beim Anlegen des elektrischen Stroms. Sie ist jedoch als elektromagnetisch betätigte Zahnkupplung konzipiert. Durch die formschlüssige Verbindung werden bei kleinem Raumbedarf besonders große Drehmomente in beide Drehrichtungen unter Einschränkung der Einfalldrehzahl übertragen. Das Drehmoment wird hierbei über eine stirnseitig angeordnete, gehärtete Hirth-/ Spitzverzahnung verdrehspielfrei aufgebracht.
Der Drehmomentbereich der elektromagnetischen Zahnkupplung liegt bei 21 Nm bis 390 Nm.
Highlights
- 5 Baugrößen
- Verdrehspielfrei
- ISO-Klasse B nach VDE 0580
- Ausgelegt für S1-Betrieb bzw. 100% Einschaltdauer
- Großer Temperatur- und Spannungsbereich
- Standardspannung 24V
SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!
Nutzen Sie dafür einfach unser Kontaktformular.
Jetzt Kontakt aufnehmenOptionen

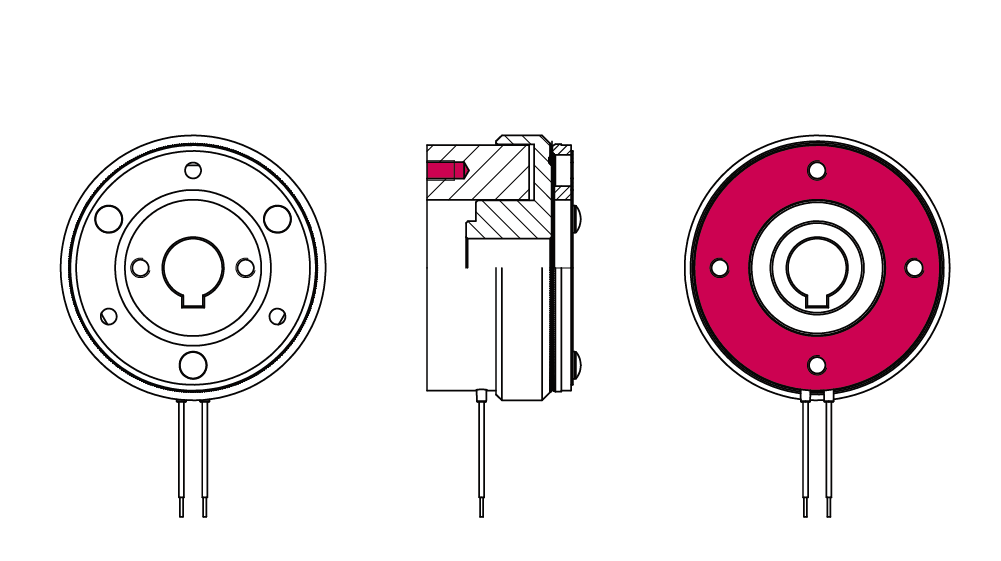

Falls der Standardflansch der COMBINORM T nicht zu der Anbausituation passt, so kann dieser im internen Fertigungsprozess bei KEB angepasst werden.
Sowohl die Geometrie, der Anschraublochkreis, die Durchgangsbohrungen, die Lochkreisaufteilung der Anschraubbohrungen als auch das Hinzufügen einer Lagersitzeindrehung sind mögliche Anpassungen.
Sollen die Endprodukte auch auf dem kanadischen oder amerikanischen Markt eingesetzt werden, ist eine entsprechende Zertifizierung der COMBINORM T möglich.
Die COMBINORM T Ausführung mit Nabenhals nach außen ist die montagefreundlichste Ausführung.
Hierbei wird der Anker außerhalb des Magnetgehäuses auf der zu kuppelnden Welle befestigt.
Die Ausführung ohne Nabenhals bildet die axial kürzeste Ausführung der COMBINORM T.
Hierbei wird das Ankerteil direkt auf der Anschraubfläche wie zum Beispiel dem Ritzel, der Riemenscheibe oder dem zu kuppelnden Wellenende montiert.
Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.
Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.
Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.
TECHNISCHE DATEN
| Größe | Kennmoment M2 [Nm] | Standardleistung [W] | Durchmesser [mm] | max. Rotorbohrung [mm] | max. Nabenbohrung [mm] |
| 06 | 21 | 15 | 80 | 18 | 18 |
| 07 | 45 | 20 | 100 | 22 | 22 |
| 08 | 90 | 28 | 125 | 30 | 30 |
| 09 | 195 | 35 | 150 | 35 | 35 |
| 10 | 390 | 50 | 190 | 45 | 45 |
Standardspannung: 24 V | Sonderspannung: auf Anfrage
