Elektromagnetische Kupplung
COMBINORM C
Die arbeitsstrombetätigte Kupplung COMBINORM C kuppelt beim Bestromen. So ermöglicht sie ein kontrolliertes Zu- und Abschalten von Funktionsteilen auf besonders einfache Weise. Die elektromagnetische Kupplung eignet sich für ein zuverlässiges Positionieren und Übertragen von Drehmomenten schaltbarer Wellenverbindungen in getakteten Abläufen.
Der Drehmomentbereich der elektromagnetischen Kupplung liegt bei 0,5 Nm bis 1.250 Nm.
Highlights
- 11 Baugrößen
- Kurze Schaltzeiten
- Positioniergenau und funktionssicher
- Ausgelegt für S1-Betrieb bzw. 100% Einschaltdauer
- ISO-Klasse B nach VDE 0580
- Großer Temperatur- und Spannungsbereich
- Drehmoment stufenlos veränderbar
- Standardspannung 24V
SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!
Nutzen Sie dafür einfach unser Kontaktformular.
Jetzt Kontakt aufnehmenOptionen

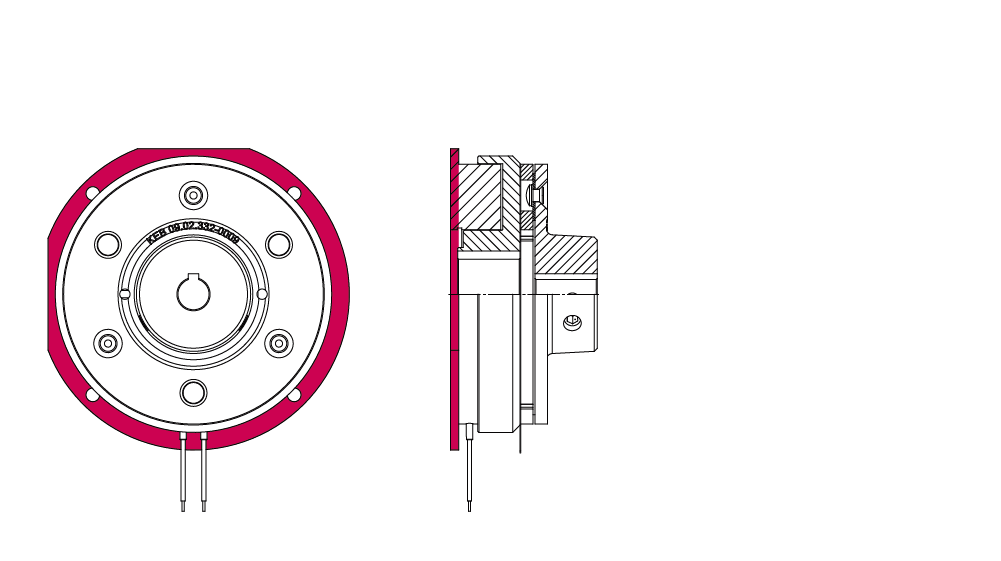

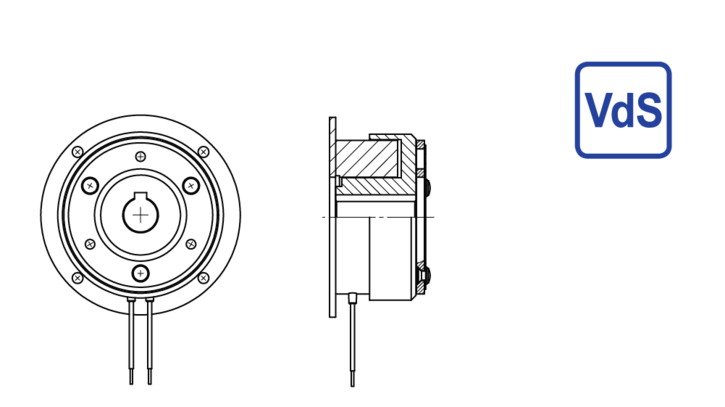

Falls der Standardflansch der COMBINORM C nicht zu der Anbausituation passt, so kann dieser im internen Fertigungsprozess bei KEB angepasst werden.
Sowohl die Geometrie, der Anschraublochkreis, die Durchgangsbohrungen, die Lochkreisaufteilung der Anschraubbohrungen oder das Hinzufügen einer Lagersitzeindrehung sind mögliche Anpassungen.
Sollen die Endprodukte auch auf dem kanadischen oder amerikanischen Markt eingesetzt werden, ist eine entsprechende Zertifizierung der COMBINORM C möglich.
Bei einer flanschmontierten COMBINORM C wird der Magnet mit Hilfe des Flansches direkt an der Anschraubfläche, zum Beispiel dem Motorlagerschild montiert. Der Rotor wird in der Regel mit Sicherungsringen auf der Welle fixiert. Das Ankerteil ohne Nabenhals wird zum Beispiel an dem Ritzel, der Riemenscheibe oder dem Wellenende verschraubt.
Bei der COMBINORM C als wellenmontierte Ausführung wird der Rotor auf einer der beiden zu kuppelnden Wellen befestigt. Hierbei ist das Magnetteil auf dem Rotor gelagert und wird entweder über eine Flanschverschraubung oder eine Drehmomentstütze gegen Verdrehung gesichert. Hierbei wird das Ankerteil direkt auf der Anschraubfläche wie zum Beispiel dem Ritzel, der Riemenscheibe oder dem zu kuppelnden Wellenende montiert.
Die COMBINORM C Ausführung mit Nabenhals nach außen ist die montagefreundlichste Ausführung.
Hierbei wird der Anker außerhalb des Magnetgehäuses auf der zu kuppelnden Welle befestigt.
Die Ausführung ohne Nabenhals bildet die axial kürzeste Ausführung der COMBINORM C.
Hierbei wird das Ankerteil direkt auf der Anschraubfläche wie zum Beispiel dem Ritzel, der Riemenscheibe oder dem Wellenende montiert.
Ist eine geänderte Spannung für die Anwendung erforderlich, kann im internen Produktionsprozess eine kundenspezifische Spule mit entsprechender Anschlussspannung realisiert werden.
Soll der Anschluss der Bremse in der Kundenmontage vereinfacht werden, so können unsere Produkte mit anschlussfertigen Kabeln mit Steckern, Kontakten oder auch Aderendhülsen bestückt werden.
Eine Werksbescheinigung 2.1 nach DIN EN 10204, dass die gelieferten Erzeugnisse den Vereinbarungen bei der Bestellung entsprechen, kann auf Kundenwunsch erstellt werden. Diese Bescheinigung wird auf der Grundlage nichtspezifischer Prüfung ausgestellt. Auch eine Werkszeugnis 3.1 nach DIN EN 10204 kann auf Kundenwunsch erstellt werden. Hierbei erfolgt die Bestätigung unter Angabe von Ergebnissen spezifischer Prüfungen, wie zum Beispiel der Drehmomentprüfung.
TECHNISCHE DATEN
| Größe | Kennmoment M2 [Nm] | Standardleistung [W] | Durchmesser [mm] | max. Rotorbohrung[mm] | max. Nabenbohrung [mm] |
| 01 | 0,5 | 6 | 39 | 6 | 6 |
| 02 | 0,75 | 6 | 45 | 8 | 8 |
| 03 | 1,5 | 8 | 54 | 10 | 10 |
| 05 | 3 | 10 | 65 | 17 | 15 |
| 06 | 7 | 15 | 80 | 20 | 18 |
| 07 | 15 | 20 | 100 | 25 | 22 |
| 08 | 30 | 28 | 125 | 30 | 30 |
| 09 | 65 | 35 | 150 | 35 | 35 |
| 10 | 130 | 50 | 190 | 50 | 45 |
| 11 | 250 | 68 | 230 | 65 | 60 |
| 12* | 500 | 85 | 290 | 80 | 70 |
| 13* | 750 | Auf Anfrage | 355 | 90 | 90 |
| 14* | 1250 | Auf Anfrage | 440 | Auf Anfrage | Auf Anfrage |
Standardspannung: 24 V | Sonderspannung: auf Anfrage
Kennmoment nach Konditionierungseinlauf der Reibpartner
* Stückzahlabhängige Projektlösungen
