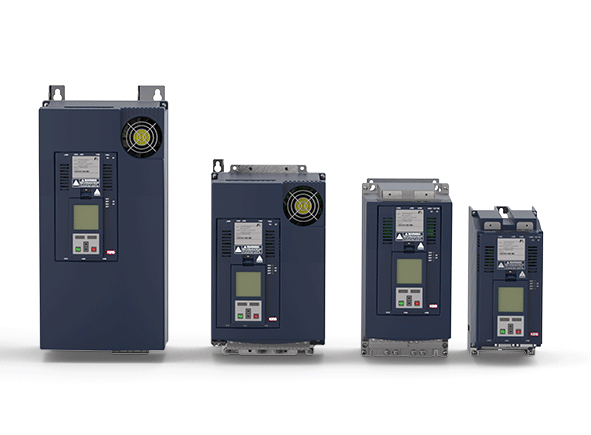

DRIVE CONTROLLER

COMBIVERT F6

Realisieren Sie neue Maschinenkonzepte mit erweiterten Anforderungen an Leistung, Kommunikation und integrierter Sicherheit: Die Drive Controller COMBIVERT F6 sind Frequenzumrichter und Servoantrieb in einem Gerät und decken den gesamten Leistungsbereich von 2,2 kW bis 450 kW ab. Sie regeln unterschiedlichste Motortechnologien, ob geberlos oder mit Geber und – je nach Anwendung – mit skalierbaren, leistungsfähigen Sicherheitsfunktionen.



Highlights

  • Funktionale Durchgängigkeit über den gesamten Leistungsbereich

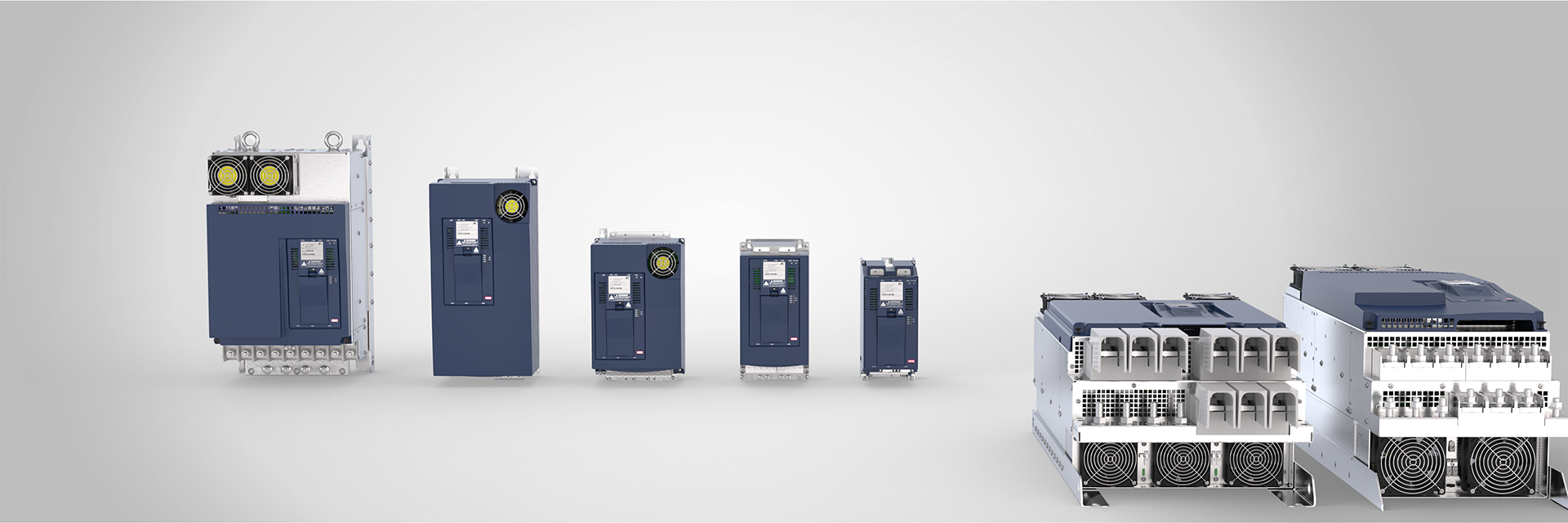

  • Hohe Skalierbarkeit: Unterschiedlichste Einbau- und Kühlungsarten
  • Vielfältige Auswahlmöglichkeiten für Motoren, Geber und Kommunikation
  • Präzision und höchste Wiederholgenauigkeit
  • Integrierte Sicherheitstechnik
  • In einer großen Bandbreite von Anwendungen einsetzbar



SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

Leistungsklasse 3-phasig 230 V 3-phasig 400 V
Leistungsbereich 2,2 kW … 22 kW 4 kW … 450 kW
Nennströme 11 A … 85 A 9,5 A … 800 A
Spitzenströme (60 s) … 1,8 x In … 1,8 x In
Gerätevariante KOMPAKT APPLIKATION PRO
Feldbuskommunikation EtherCAT oder VARAN EtherCAT, PROFINET (IRT), EtherNet/IP, POWERLINK, ModBus/TCP EtherCAT, PROFINET, ModBus/TCP
Kommunikationsschnittstellen CAN, Diagnose RS485/232 CAN, Diagnose RS485/232 CAN, Diagnose RS485/232, Ethernet, ModBus/RTU
Funktionale Sicherheit STO STO, SBC und optional geberbehaftete drehzahl-/lageabhängige Sicherheitsfunktionen STO, SBC und geberlose drehzahlabhängige Sicherheitsfunktionen
Sicherheitsprofil --- Safety over EtherCAT (FSoE), PROFIsafe Safety over EtherCAT (FSoE)
Geberschnittstellen Multigeber Multigeber Multigeber optional

Kühlung

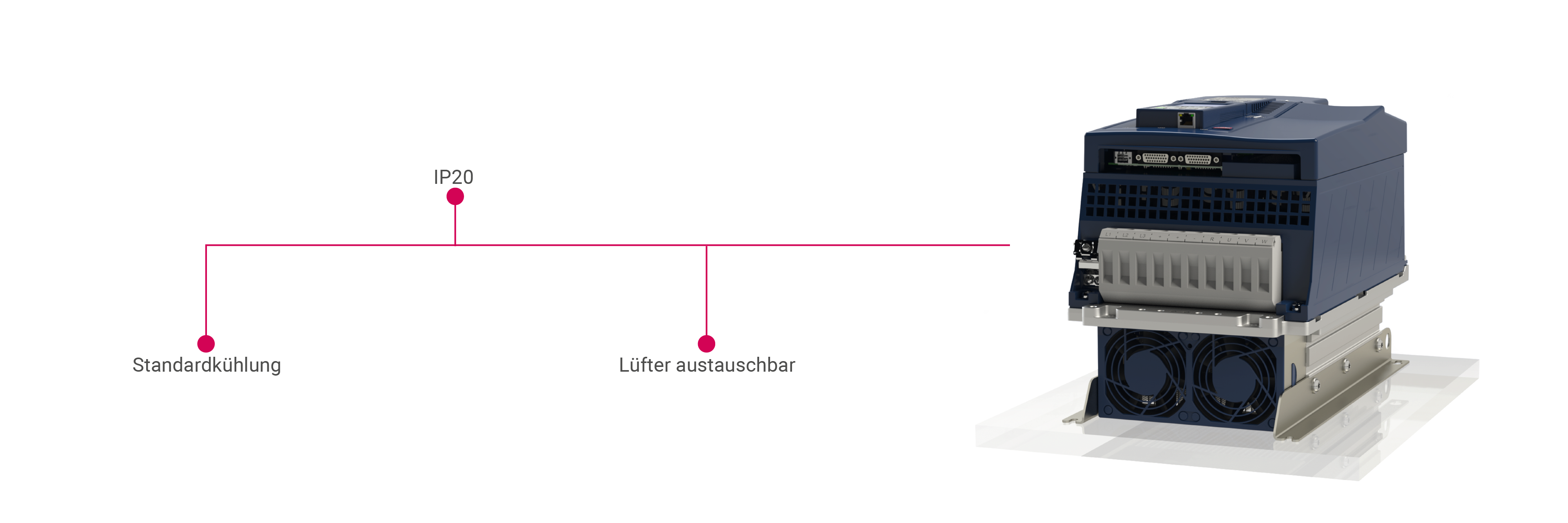

Luftgekühlte Einbauvariante

COMBIVERT F6 ab 4 kW



Luftgekühlte Durchsteckvariante

COMBIVERT F6 ab 4 kW



Flüssigkeitsgekühlte Einbauvariante

COMBIVERT F6 ab 18,5 kW


Flüssigkeitsgekühlte Durchsteckvariante

COMBIVERT F6 ab 18,5 kW

Kommunikation

Ausführung
Echtzeit-Ethernet-Schnittstelle EtherCAT, PROFINET, EtherNet/IP, ModBus TCP, POWERLINK, VARAN
Kommunikationsschnittstelle CAN, Diagnoseschnittstelle RS485/232, Ethernet
Antriebsprofil CiA 402 (IEC 61800-7)
Sicherheitsprofil Safety over EtherCAT (FSoE), PROFIsafe
Zyklische Feldbuszykluszeit EtherCAT bis zu 250 µs (125 µs auf Anfrage) PROFINET, EtherNet/IP, ModBus/TCP, POWERLINK, VARAN bis zu 400µs
Prozessdatengröße EtherCAT bis 32 Objekte / 64 Byte, PROFINET, EtherNet/IP, ModBus/TCP, POWERLINK, VARAN bis 8 Objekte / 32 Byte
Feldbus-Ethernet Diagnose EoE (Ethernet over EtherCAT), PROFINET Ethernet Kanal, EtherNet/IP Ethernet Diagnosekanal, Modbus/TCP Ethernet Diagnosekanal
Serielle Diagnoseschnittstelle DIN66019 zur Verbindung mit Diagnosewerkzeugen (z.B. COMBIVIS) oder einem Operator
Operatoren / Adapter LCD-Operator, Ethernet-Operator, USB-Operator, Bluetooth Adapter
Tools COMBIVIS 6, COMBIVIS studio 6, COMBIVIS mobile, COMBIVIS Command Line Interface

Funktionale Sicherheit

Welches Ziel hat funktionale Sicherheit? Die kurze Antwort: Von technischen Einrichtungen ausgehende Risiken für Mensch und Umwelt zu minimieren. Funktional sichere Systemlösungen für Maschinen und Anlagen basieren auf einer durchgängigen Architektur bis hin zur mechanischen Schnittstelle. Um die Projektierung und Entwicklung von Applikationen mit Sicherheitslösungen zu vereinfachen, kommt zertifizierte Hard- und Software zum Einsatz.

Die Antriebe COMBIVERT F6 bieten skalierbare Sicherheitsfunktionen direkt im Antriebsregler – mit und ohne Geber. Eine flexible Anpassung der Sicherheitsfunktionen und Grenzwerte kann über digitale I/Os und/oder das Sicherheitsprofil „Safety over EtherCAT“ (FSoE) oder PROFIsafe erfolgen.


  • Erhältlich für den gesamten Leistungsbereich von COMBIVERT F6
  • Sicherheitsfunktionen mit und ohne Geber nutzbar
  • Bis zu acht Sicherheitskonfigurationen pro Funktion
  • Zum Betrieb von unterschiedlichen Motortechnologien wie ASM, PM, IPM, SyncRel
  • Sicherheitsfunktionen zertifiziert bis SIL 3 gemäß IEC61508 bzw. bis PL e gemäß ISO 13849
  • Sicherheitsprofil „Safety over EtherCAT (FSoE)“ oder PROFIsafe
  • Schnelle Auslösezeiten

    Softwarefeatures

    Basics Flexibilität Highlights
        Unterbaubremswiderstandsschutz
    U/f-Funktionalitäten Betrieb von Asynchron,- Synchron- (SMM/IPM), Synchron-Reluktanzmotoren, High-Speed-Motoren, High-Torque-Motoren, Linearmotoren Blockadeerkennung
    Bremsenhandling Auswertung unterschiedlichster Gebertypen: TTL, HTL, Resolver, SinCos, EnDat, Hiperface, BiSS Kühlflüssigkeitsmanagement
    Quick-Stop/Fehlerreaktion Betriebsarten: Velocity, Profile Position, Cyclic Sync Velocity, Cyclic Sync Position, Cyclic Sync Torque, Homing, Jog Mode Nicht-lineare Momentenvorsteuerung
    Gerätespeicher/Rezepturverwaltung   Anti-Cogging
    PID-Regler   AiSCL (Asynchronous single current closed loop)
    Motor-/Rotoridentifikation   Power-Off-Funktion (für alle Motortypen)
    Index-Positionierung   Servopumpenregelung
    Lagestillstandsregler   Hohe Ausgangsfrequenzen (ggf. Variante)
    Rundtischfunktion   CAN-Querkommunikation (Gerätevariante APPLIKATION und PRO)
    Touch-Probe-Funktion
    Drive-Software-Update
    u.v.m.

    High-speed drives

    Bearbeitungsspindeln, Turbogebläse oder Vakuumpumpen: Für diese und viele weitere Anwendungen, in denen Ausgangfrequenzen bis 2.000 Hz gefordert sind, bieten die COMBIVERT F6 High-Speed Drives die ideale Lösung. In Kombination mit den passenden Sinusfiltern werden Motoren bei hohen Drehzahlen in besonderem Maße geschützt sowie der Systemwirkungsgrad effektiv erhöht. Für die schnelle und ressourcenschonende Inbetriebnahme der High-Speed Drives stehen innovative Simulationsmethoden zur Verfügung.

    Highlights

    • Drive Controller mit Leistungen bis zu 450 kW / 800 A
    • Integrierte sichere Drehzahlüberwachung
    • Motorschutz und optimale Systemperformance mit Sinusfilter
    • Präzise geberlose Regelung verschiedenster Motorarten
    • Bis zu 120.000 Umdrehungen und Ausgangsfrequenzen bis 2.000 Hz
    • Integrierte Versorgung von Magnetlager-Steuerungen
    • 3C3-Schutzbeschichtung für aggressive Umgebungen

    Technologie

    Energierückspeisung

    Statt die Energie zu verheizen, diese nutzbar machen – mit Ein- und Rückspeisesystemen aus unserem Portfolio optimieren Maschinen- und Anlagenbauer bereits in der Konzeption die Neumaschinen oder schaffen einen zweiten Nutzungsabschnitt für bestehende Anlagen im Retrofit.

    Die Technologie der Energierückspeisung

    DC-VERBUND

    Energie sparen und im gleichen Zug den Installationsaufwand minimieren: Dies und mehr gewährleistet der Betrieb im DC-Verbund, der den Weg für den Energieaustausch mit anderen Frequenzumrichtern ebnet. Bei der DC-Kopplung ist lediglich eine AC-seitige Einspeisung notwendig. Die Antriebe von KEB sind beliebig skalierbar und universell einsetzbar. Das verschafft dem Anwender ein Höchstmaß an Effizienz und Flexibilität bei der konkreten Anwendung. Ein weiterer Vorteil: Der Entfall von Bremswiderständen reduziert die Wärmeentwicklung und sorgt für einen geringeren Platzbedarf im Schaltschrank.

    Profitieren Sie vom DC-Netz

    profile Position Mode CIA 402

    Das Antriebsprofil nach CiA402 bietet eine standardisierte Plattform für die Drive Controller basierte Automation. Dies geschieht mittels der im Profil spezifizierten Modes of Operation, insbesondere auch durch den Profile Position Mode. Die daraus resultierende Entlastung der SPS und Kostenoptimierung bei direktem unverzögertem Durchgriff auf die Applikation ermöglichen wirtschaftliche und hochwertige Applikationslösungen – vereinheitlicht und herstellerunabhängig.

    Mehr über Profile Position Mode

    GEBERLOSE REGELUNG (SCL/ASCL/ASiCL)

    Geberlos geregelt fahren und höchste Dynamik gewährleisten – ohne Drehzahleinbrüche bei Lastschwankungen: Die geberlosen KEB Regelverfahren ASCL (Asynchronous Sensorless Closed Loop) und SCL (Sensorless Closed Loop) machen es möglich, unabhängig davon, ob es um Asynchron-, Synchron-, Synchron-Reluktanz- oder IPM-Motoren geht. Mit ASiCL (Asynchronous single current closed loop) stellt KEB darüber hinaus eine ergänzende Lösung bereit, die auch im niedrigen Drehzahlbereich eine sehr gute Wellenperformance mit hohem Drehmoment gewährleistet. Bei untergeordneten Positionieraufgaben erledigt das Motormodell auch die Positionierung.

    HIGHSPEED

    Ob für Asynchron-, Synchron-, Synchron-Reluktanz- oder IPM-Motoren: Alle Motorenarten können durch die Drive Controller COMBIVERT F6 oder COMBIVERT S6 mit hohen Geschwindigkeiten von bis zu 120.000 Umdrehungen pro Minute mit dem ASCL oder SCL Verfahren hochdynamisch geberlos geregelt und betrieben werden. Je nach individuellem Bedarf ist dies mit und ohne Geber möglich. So steht dem Motoreneinsatz in Highspeed-Anwendungen nichts mehr im Wege.

    Mehr zu High Speed Motor Control

    In diesen Anwendungsbereichen im Einsatz

    Intralogistik

    Ob Lagerlogistik oder Krane: Im Bereich Material Handling sind Geschwindigkeit und Flexibilität gefragt. Hier sorgt KEB für den reibungslosen Waren- und Materialfluss.

    Kunststofftechnik

    Für die Extrusions- und Spritzgießtechnik bieten wir Hard- und Softwarelösungen aus einer Hand, die eine hohe Verfügbarkeit und Drehmomentgenauigkeit sicherstellen.

    Verpackungsmaschinen und Nahrungsmitteltechnik

    Die Verarbeitung von Lebensmitteln und Verpackungsaufgaben setzt KEB mit robusten Komponenten um, die für den Einsatz unter rauen Umgebungsbedingungen geeignet sind.

    Holzbearbeitungsmaschinen

    Von der Steuerung mit zahlreichen Softwarefeatures, über die Verarbeitung von jeglichen Maschinenprozessdaten und den Antriebsumrichter bis zum Motor mit Getriebe und Bremse ist KEB der leistungsstarke Partner bei der Holzbearbeitung.

    Turboblower und Radialverdichter

    High-End-Produkte für High-Speed-Anwendungen: Zuverlässigkeit und höchste Präzision bieten die Antriebslösungen von KEB für Turboblower und Radialverdichter.
