Industriemonitor

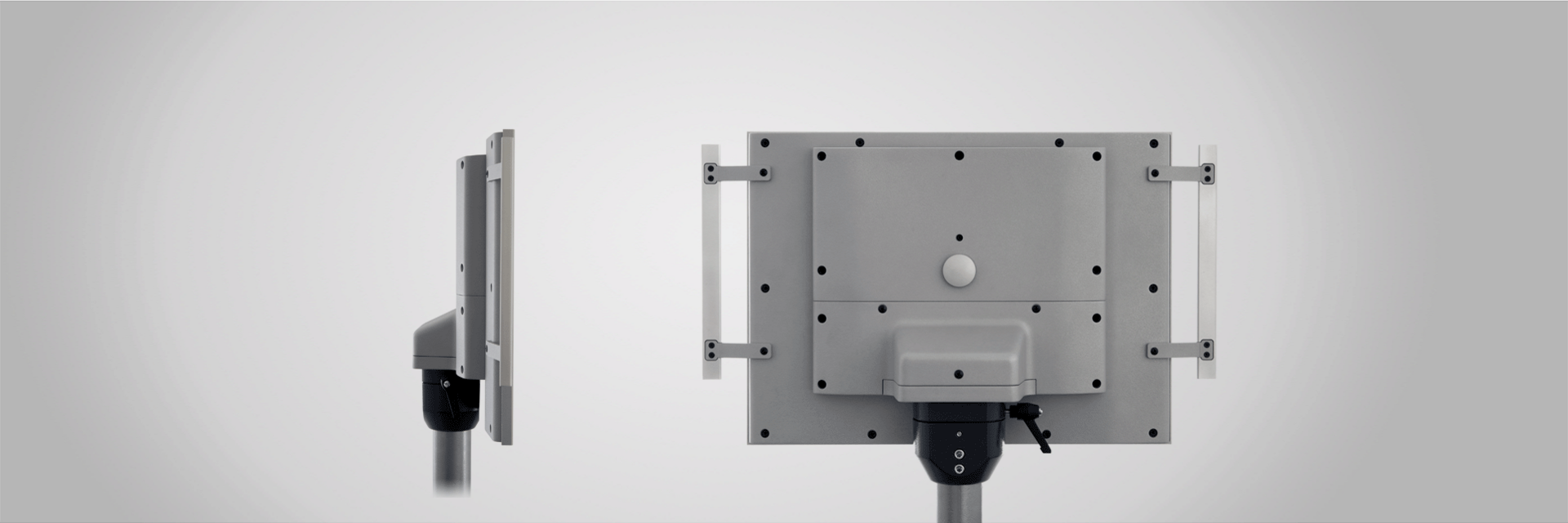

C6 Arm-Mounting-Monitor (AMM)

Der C6 AMM ergänzt IPCs um die Möglichkeit der Visualisierung und Bedienung von Maschinenanwendungen. Dabei bietet er einen kundenspezifischen Aufbau für industrielle Anwendungen. Das konfigurierbare Monitorsystem mit bis zu acht frei definierbaren Bedien- und/oder Signalelementen ist in einem komplett geschlossenen Gehäuse der Schutzart Full-IP65 untergebracht. Neben verschiedenen Breitbild-Formaten kann auch zwischen der resistiven oder kapazitiven Touch-Technologie gewählt werden. Die vorhandenen Auswahl-Optionen ermöglichen so die individuelle Gestaltung der Mensch-Maschine-Schnittstelle mit einem ansprechenden Design zur Visualisierung und Bedienung der Anwendung. Die Remote-Option lässt die Übertragung von Grafik- und Touch-Informationen über Strecken von bis zu 100 m zu, indem nur ein Patch-Kabel verwendet wird.

Highlights

  • Resistives oder kapazitives Touch Panel in bis zu vier Wide Screen Formaten
  • Komplett geschlossenes Gehäuse in Schutzart IP65
  • Individuell konfigurierbares Monitorsystem mit bis zu acht frei definierbaren Elementen
  • RFID reader/writer Transponder mit USB 2.0 Schnittstelle
  • Einfache Installation und Verdrahtung

SIE HABEN FRAGEN? WIR HELFEN IHNEN GERNE WEITER!

Nutzen Sie dafür einfach unser Kontaktformular.

Jetzt Kontakt aufnehmen

Technische Daten

C6 Arm-Mounting-Monitor (AMM)

Betriebsdaten

Spannungsversorgung 18 … 32 V DC (isolierte Spannungsversorgung)
Betriebsumgebung 0 … 50 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)
Lagerbedingungen -20 … 60 °C, Luftfeuchtigkeit 80 % (ohne Kondensation)

Zulassungen

CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1)

Panel

Display Größe 15,6“W 18,5“W 21,5“W 15,6“W 18,5“W 21,5“W 24“W
Format 16:9 16:9 16:9   16:9 16:9 16:9 16:9
Auflösung 1366 x 768 1366 x 768 1920 x 800 1366 x 768 1366 x 768 1920 x 800 1920 x 800
Farben 16 M 16 M 16 M 16 M 16 M 16 M 16 M
Helligkeit 400 cd/m² 300 cd/m² 300 cd/m² 400 cd/m² 300 cd/m² 300 cd/m² 300 cd/m²
Blickwinkel (L:R/O:U) 160°, 160° 150°, 140° 178°, 178°   160°, 160° 150°, 140° 178°, 178° 178°, 178°
Touchtechnologie Resistiv 5 Draht Resistiv 5 Draht Resistiv 5 Draht   Kapazitiv 4 Finger Kapazitiv 4 Finger Kapazitiv 4 Finger Kapazitiv 4 Finger
Schutzklasse Full IP65 Full IP65 Full IP65 Full IP65 Full IP65 Full IP65 Full IP65
Front Panel Aluminium Aluminium Aluminium   Aluminium, Glas Aluminium, Glas Aluminium, Glas Aluminium, Glas

Installation Armontage unten oder oben (gerade Elemente, keine schrägen Elemente)
Mechanischer Adapter RITTAL (CPS) / ROLEC (TARAPLUS) / HASEKE (ULT KUPPLUNG 48)

Dokumentation

file-icon
EPLAN C6
V02
(zip, 06.02.2017, 2 MB)
